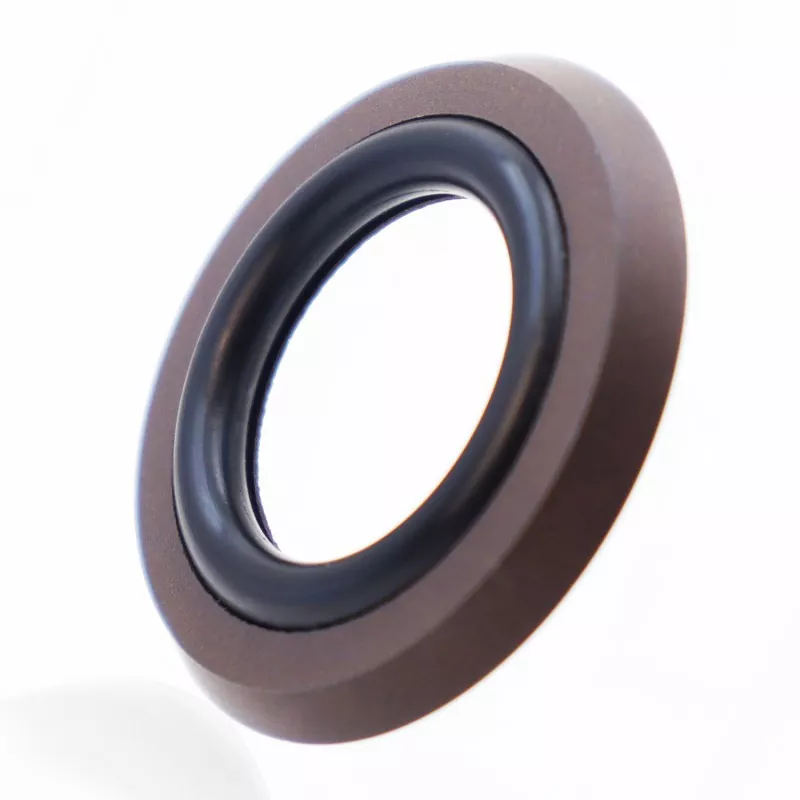

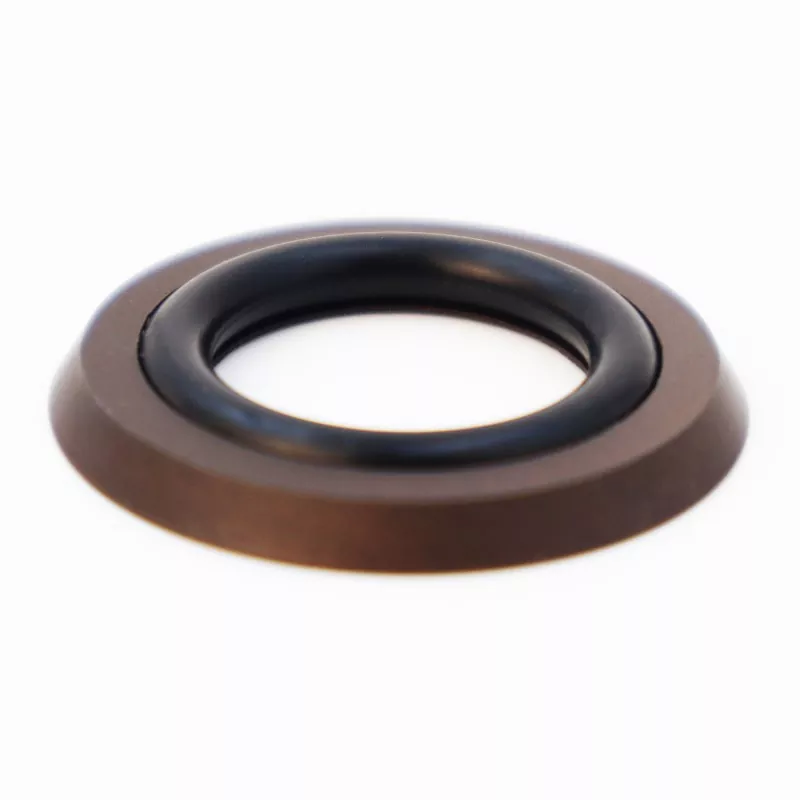

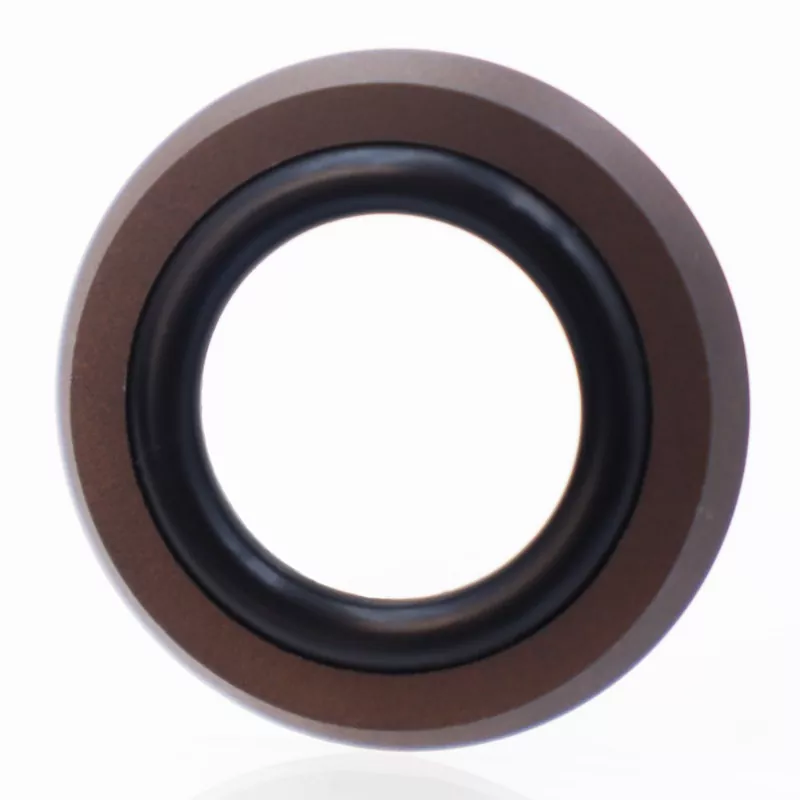

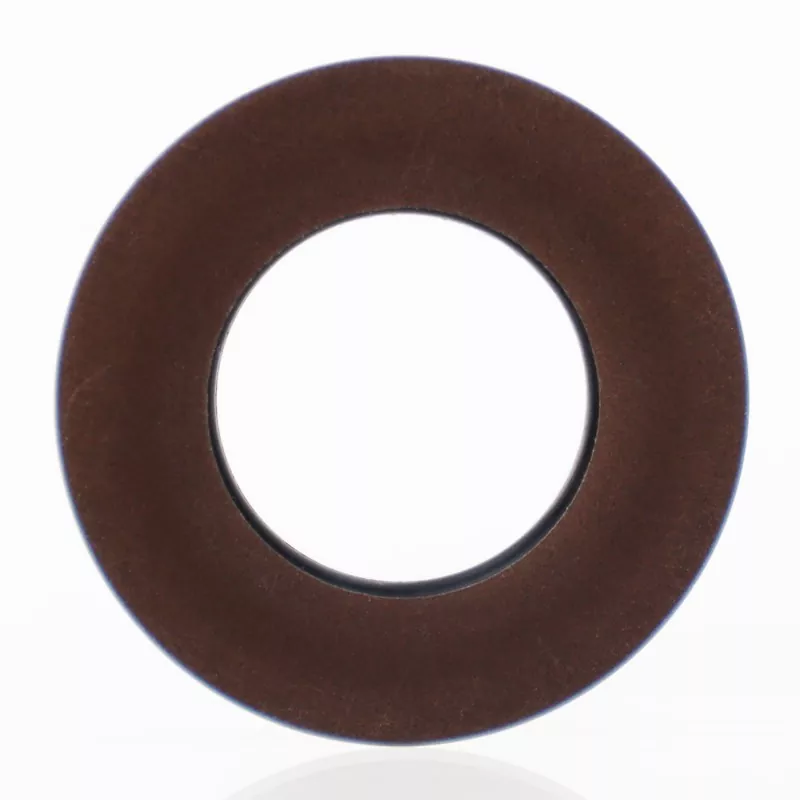

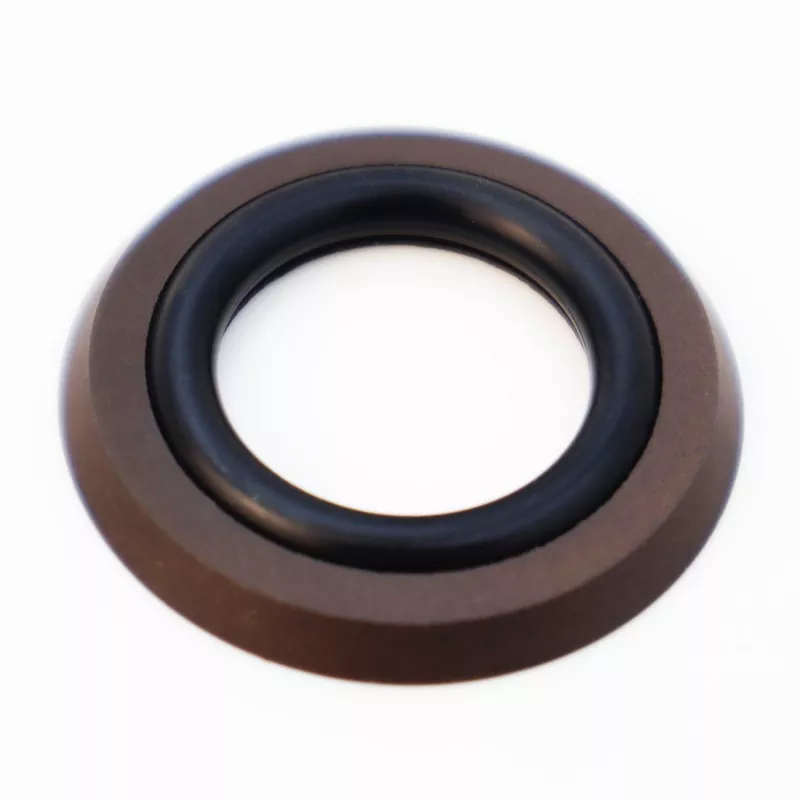

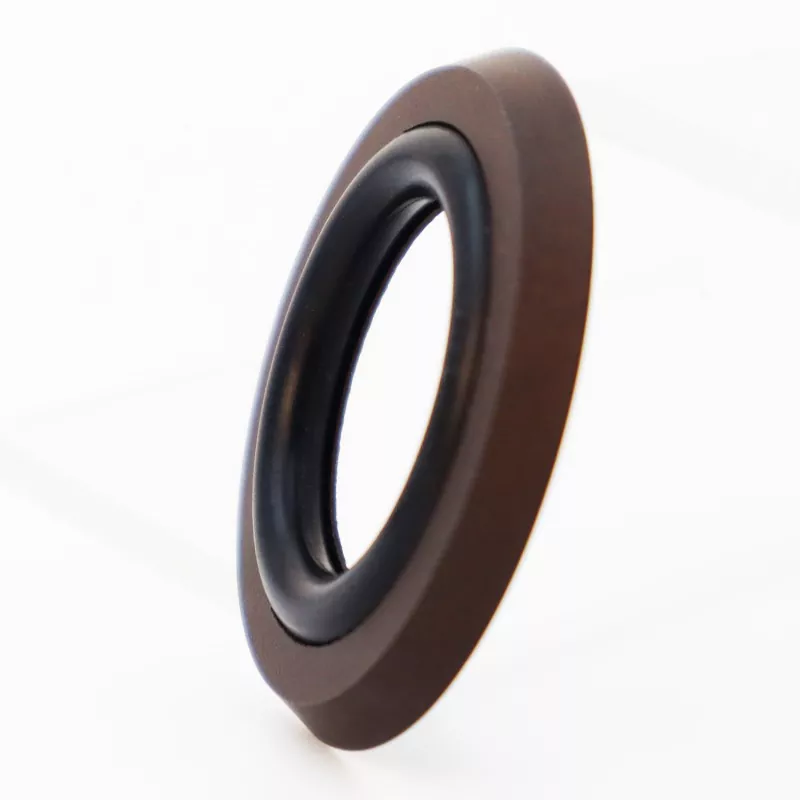

Eksenel Ayak Tipi Kombine Conta, dolgulu PTFE'den yapılmış ayak şeklinde bir sızdırmazlık halkası ve kauçuk bir O-halkadan oluşur. Eksenel (uç yüz) ve flanş contaları gibi tek yönlü statik sızdırmazlık uygulamaları için tasarlanmıştır. Temel özellikleri arasında uzun hizmet ömrü, mükemmel sızdırmazlık performansı, yüksek ve ultra yüksek basınçlara dayanıklılık ve minimum kurulum alanı gerektiren kompakt tasarım yer alır; aynı zamanda hidrolik sızdırmazlık uygulamalarına da uygundur. İki versiyonu mevcuttur: RC2875-A (dahili basınç için) ve RC2875-B (harici basınç için).
Kompakt yapısı dar montaj oluklarına sığar ve ekipman sızıntısı riskini önemli ölçüde azaltır. Stokta çok çeşitli spesifikasyonlar mevcuttur ve küresel alıcılardan gelen soruları ve örnek siparişleri memnuniyetle karşılıyoruz.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Orta |
|
≤60 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
Mineral bazlı hidrolik yağlar, yangına dayanıklı sıvılar (HFA/HFB), su vb. |
|
-20 ila +200 (FKM O-ringli) |
Bu conta, ayak şeklinde profilli, değiştirilmiş bir PTFE conta halkasından ve bir O-halkasından oluşur. Basınç altında contanın kavrama kuvveti artar; yani basınç ne kadar yüksek olursa sızdırmazlık performansı da o kadar iyi olur. Kayar halkanın ayak şeklindeki yan flanş tasarımı sayesinde O-ringin dışarı çıkması önlenerek contanın yüksek ve ultra yüksek basınçlara dayanabilmesi sağlanır.
Parametre aralığındaki tüm özellikler mevcuttur.
|

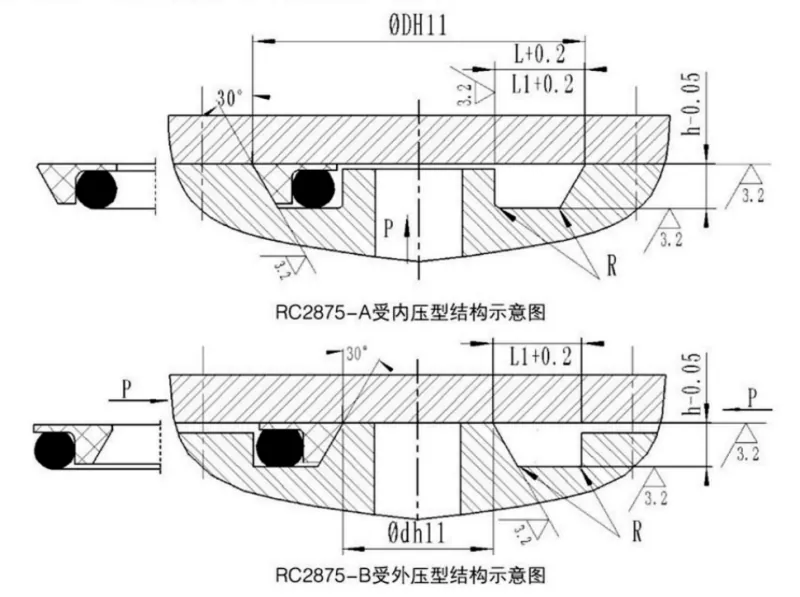

Dış çap aralığı H11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0,2 |
Kanal genişliği L1 + 0,2 Basınç > 100 MPa |
Köşe Yarıçapı Rmaks |
O-halka tel çapı Yapmak |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Parametre aralığındaki tüm özellikler mevcuttur.
|
İç çap aralığı dh11 |
Oluk derinliği h-0.05 |
Oluk genişliği L+0,2 |
Kanal genişliği L1 + 0,2 Basınç > 100 MPa |
Köşe Yarıçapı Rmaks |
O-halka tel çapı Yapmak |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
