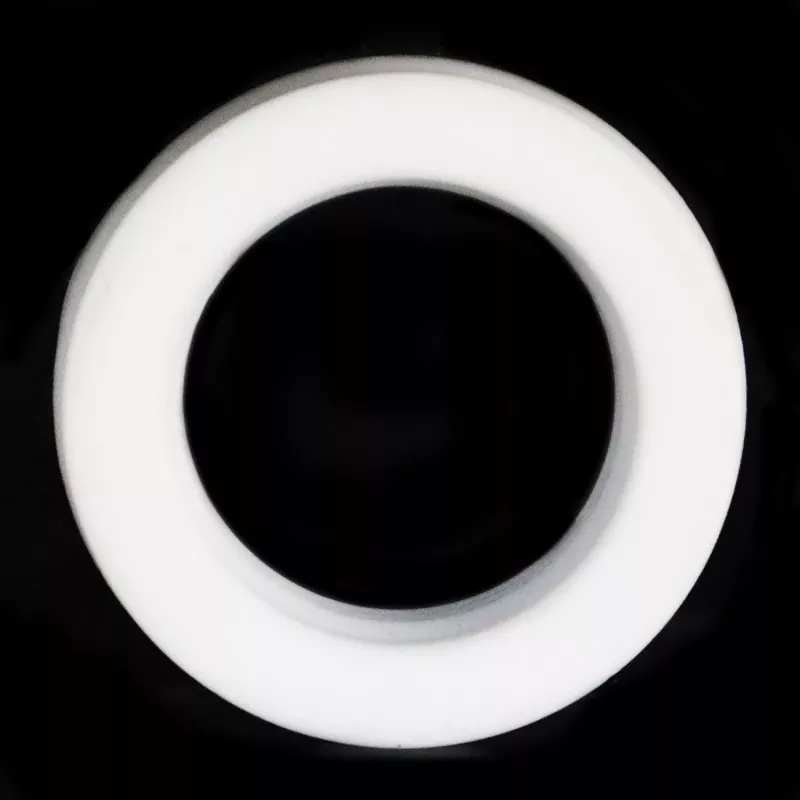

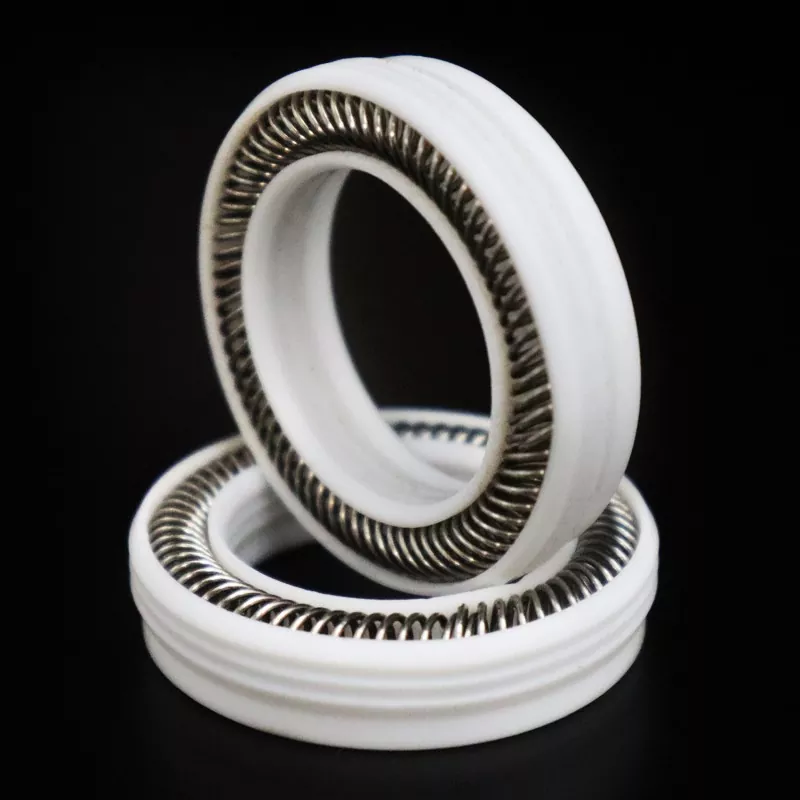

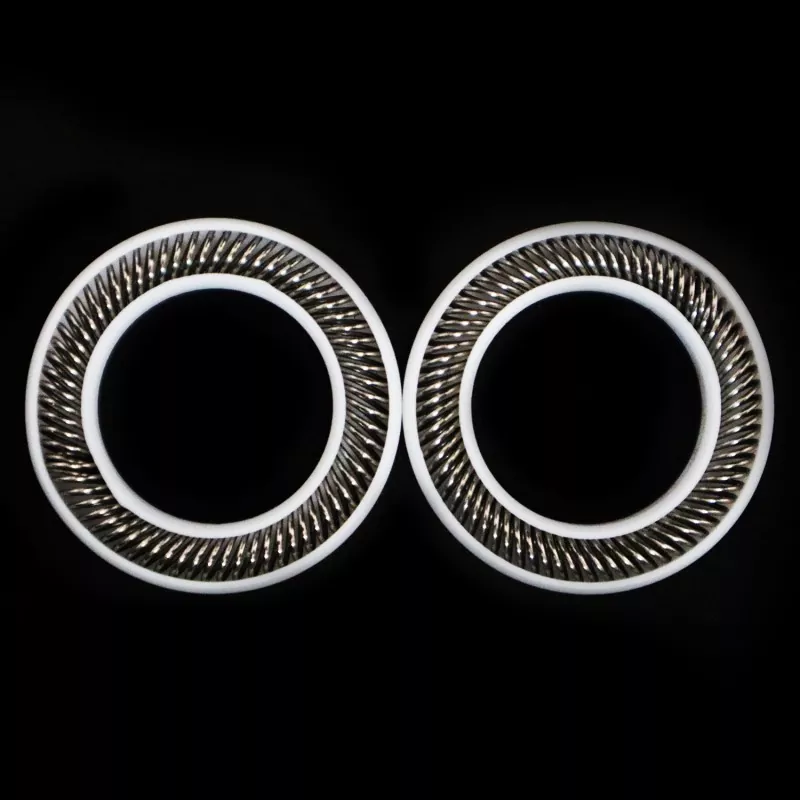

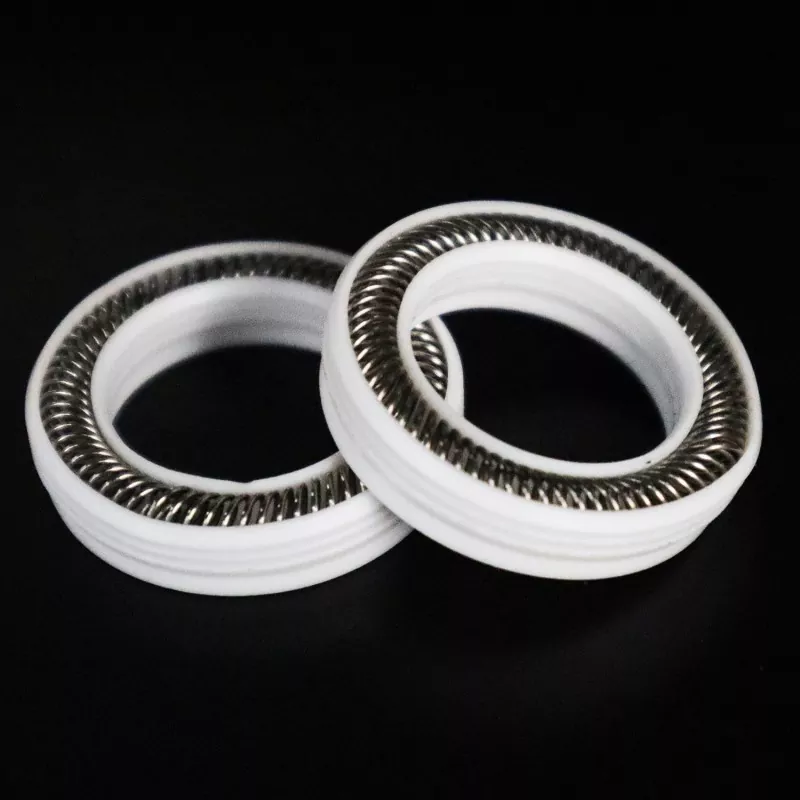

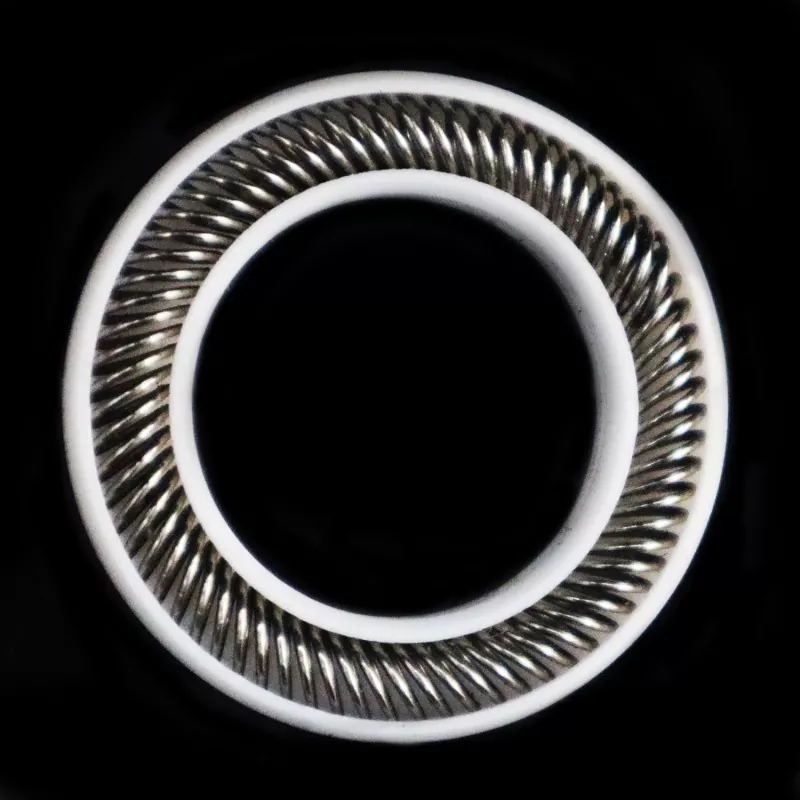

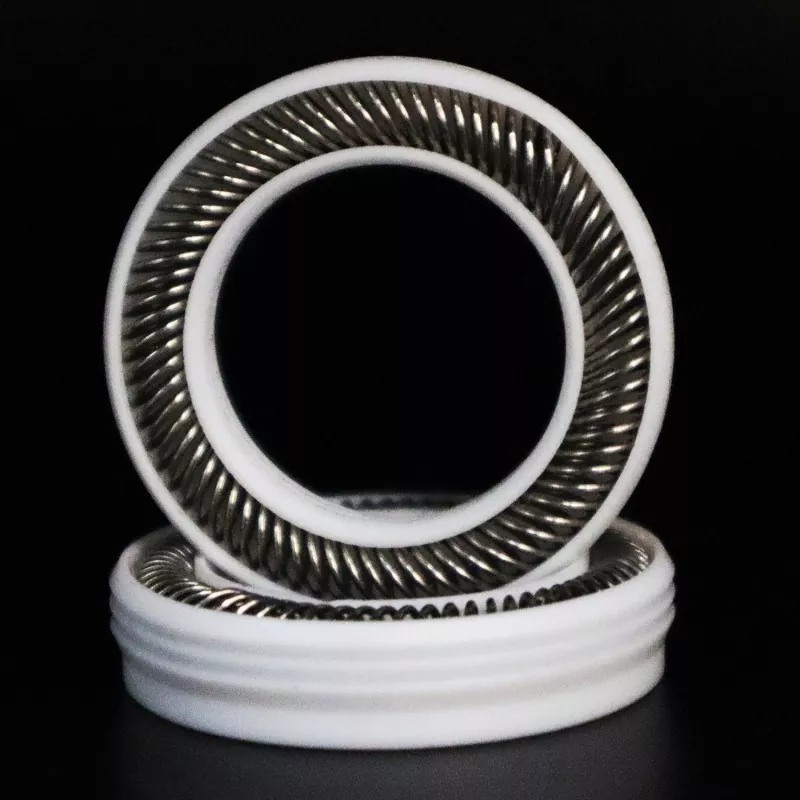

Ruichen FS-D Ağır Hizmet Yay Enerjili Conta, zorlu çalışma koşulları altında uzun vadeli, güvenilir sızdırmazlık için tasarlanmış, serideki yüksek performanslı bir modeli temsil eder. Yüksek basınç, yüksek sıcaklık, şiddetli korozyon ve katı parçacıkların varlığı ile karakterize edilen karmaşık ortamlara dayanabilmesini sağlayan çok sayıda teknik avantajı bir araya getirir.
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Hız (m/s) |
Sıcaklık °C |
Medya |
|
|
<40: L kanal genişliğini kullanın >40 MPa: L1 oluk genişliğini kullanın |
<10 |
BO/DO -35~+250 |
Diğer -200~+250 |
Tüm sıvılar, kimyasallar ve gazlar |
Bu model, uygulanabilir basınç aralığının 100 MPa'ya kadar çıkmasına olanak tanıyan (özel bir oluk tasarımıyla kullanıldığında), yüksek mukavemetli bir yay sistemiyle birleştirilmiş güçlendirilmiş dişli dudak yapısına sahiptir. Malzeme sistemi, düşük sıcaklıklarda mükemmel esnekliği korurken, 260°C'lik kısa süreli yüksek sıcaklıklara dayanacak şekilde özel olarak optimize edilmiştir. Tasarım aynı zamanda ekstrüzyon ve aşınma direncini de önemli ölçüde artırır.
Ruichen FS-D yay enerjili contalar, ağır hizmet tipi hidrolik makinelerde, petrol sondaj ve üretim ekipmanlarında, yüksek sıcaklıktaki kimyasal reaktörlerde ve ağır endüstriyel ekipmanlarda olağanüstü dayanıklılık gösterir. Yağlamanın zayıf olduğu veya hiç yağlanmadığı koşullara dayanacak şekilde tasarlanan bu ürünler, katı kirletici maddeler içeren ortamlarda bile etkili bir sızdırmazlık sağlar. Ruichen FS-D contalarının seçilmesi, kritik ekipmanların uzun vadeli, güvenilir çalışması için sağlam bir teknik garanti sağlar.
Parametre aralığındaki tüm boyutlar mevcuttur.
Not: Gerekli özellikler bu tabloda yer almıyorsa lütfen bizimle iletişime geçin; 1600mm boyutuna kadar ürünler tedarik edilebilmektedir.
|

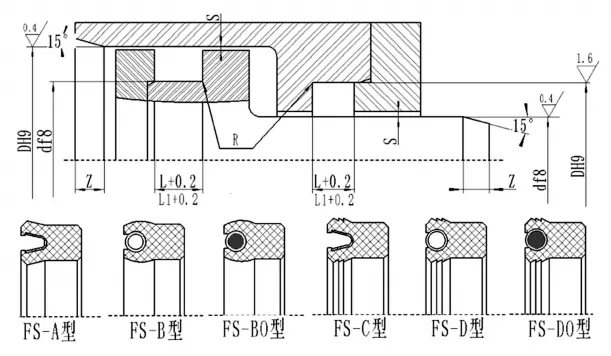

d |
D |
L+0,2 |
L1+0,2 (>40 MPa basınçlar için geçerlidir) |
Radyal boşluk Smax |
Pah uzunluğu Zmin |
Rmaks |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Uygulama Kılavuzu: En zorlu endüstriyel ortamlara uygundur; Kritik ekipman bileşenlerinin uzun süreli yalıtımı için önerilir. Hassas seçim, tam çalışma parametrelerinin sağlanmasını gerektirir.
