Kurulum Yapısı ve Gereksinimler
1. Şaft Malzemesi: Yaygın olarak kullanılanlar karbon çeliği ve paslanmaz çeliktir. Yüksek hızlar için yüzeye HRC40-45 krom kaplama uygulanır.
2. Döner Mil ve Olukların Tasarımı: Mil yüzeyi düzgün ve çapaksız olmalıdır. Spiral işleme işaretleri pompalama etkisi yaratarak sızıntıya neden olabilir. Yağ keçesi montaj alanının Ra0,1-0,5μm yüzey pürüzlülüğüne kadar taşlanması ve hız arttıkça daha pürüzsüz hale gelmesi önerilir. Montaj ve sökme kolaylığı için şaft ve oluklar pahlı veya yuvarlatılmış kenarlı olarak tasarlanmalıdır. Bkz. Şekil 1 ve 2.
|
Sızdırmazlık yüksekliği b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r maks. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |

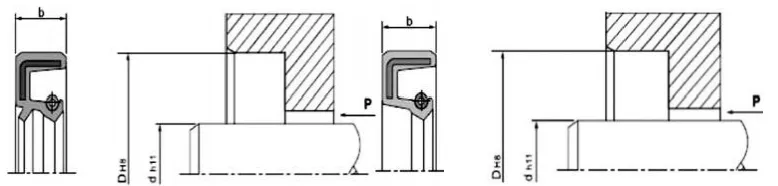

Şekil 1. Oluk pah tasarımı
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

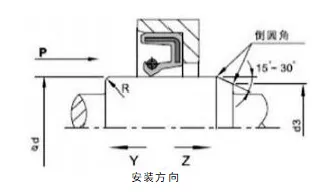

Şekil 2 Dönen şaftın pah tasarımı

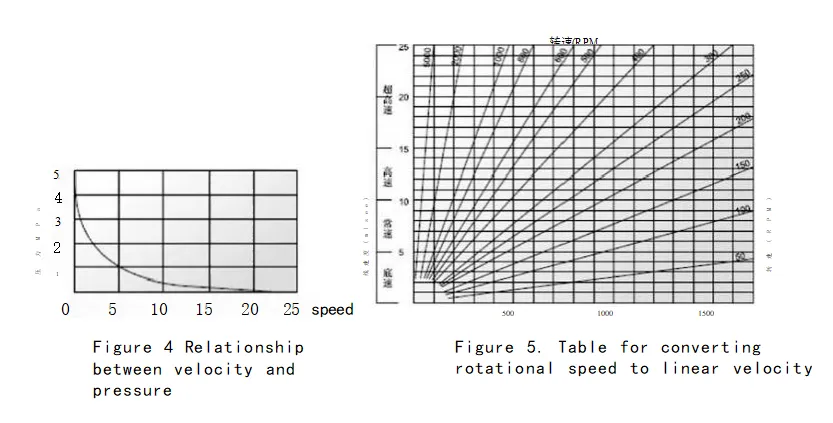

Döner mil dudaklı keçelerinin performansını etkileyen faktörler
Sızdırmazlık etkisini etkileyen onlarca faktör vardır. Yağ keçesinin kendisinin yanı sıra malzemesi ve yapısı gibi ortam, sıcaklık, basınç, yağlama, hız ve yüzey pürüzlülüğü gibi diğer faktörler de sızdırmazlık etkisini doğrudan etkiler ve bu faktörler sıklıkla birbirleriyle etkileşime girer. Aşağıdaki çizelgeler yalnızca kullanıcılara referans amaçlıdır.

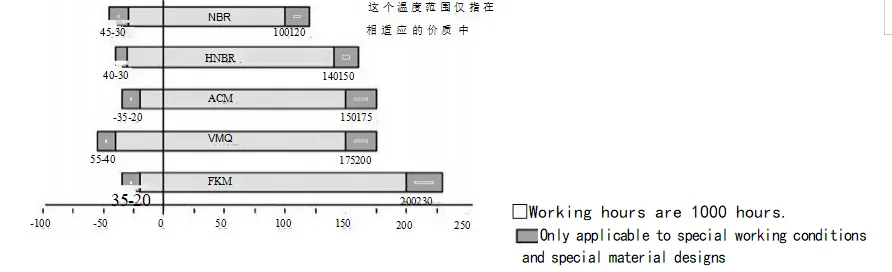

Şekil 3. Sıcaklığın yağ keçesi üzerindeki etkisi
Kurulum: Dikkatli kurulum, yağ keçelerinin düzgün çalışması için bir ön koşuldur.
|
Kurulum şeması (boşluk kurulumu) |
||
|
Doğru kurulum yöntemi |
Geçerli çalışma koşulları |
Yanlış kurulum yöntemi |
|
|
Bu yöntem yalnızca yağ keçesinin uç yüzü ile boşluk uç yüzü aynı hizada olduğunda uygulanabilir. Presleme ekipmanı hızlı çalıştığında yağ keçesinin doğru konumlandırılması gerekir; aksi takdirde yanlış hizalama meydana gelebilir. |
|
|
|
Bu tasarım, yağ keçesinin uç yüzünün boşluk uç yüzünden daha aşağıda olduğu durumlar için uygundur. Hızlı preslemede bile yağ keçesi hala iyi konumlandırılabilir. Bununla birlikte, bu tür bir fikstürün radyal konumlandırması yoktur, bu nedenle presleme cihazının düz plakasının ve basınç milinin eksenel dikliği belirli bir hassasiyete ulaşmalıdır. |
|
|
|
Bu yöntem, yağ keçesinin uç yüzünün boşluk uç yüzünden daha aşağıda olduğu durumlar için uygundur. Ekipmanı hızlı bir şekilde içeri bastırırken yağ contasının doğru konumlandırıldığından emin olmak çok önemlidir; aksi takdirde yanlış hizalama meydana gelebilir. |
 |
|
|
Bu yöntem yalnızca basınçlı ekipmanın bulunmadığı bakım veya basit kurulum koşulları için uygundur. Montaj sırasında tam anlamıyla tekdüze bir presleme sağlanamadığı için çeşitli montaj sorunları kaçınılmazdır. Öncelikle montaj sırasında yağ keçesini deforme edebilecek radyal yanlış hizalamayı önlemek veya montaj sırasındaki duraklamalar nedeniyle yağ keçesi birleşme parçasının (dış daire) kauçuğunun hasar görmesini önlemek için tasarlanmıştır. Bu nedenle bu kurulum yöntemi genellikle önerilmez. |
|

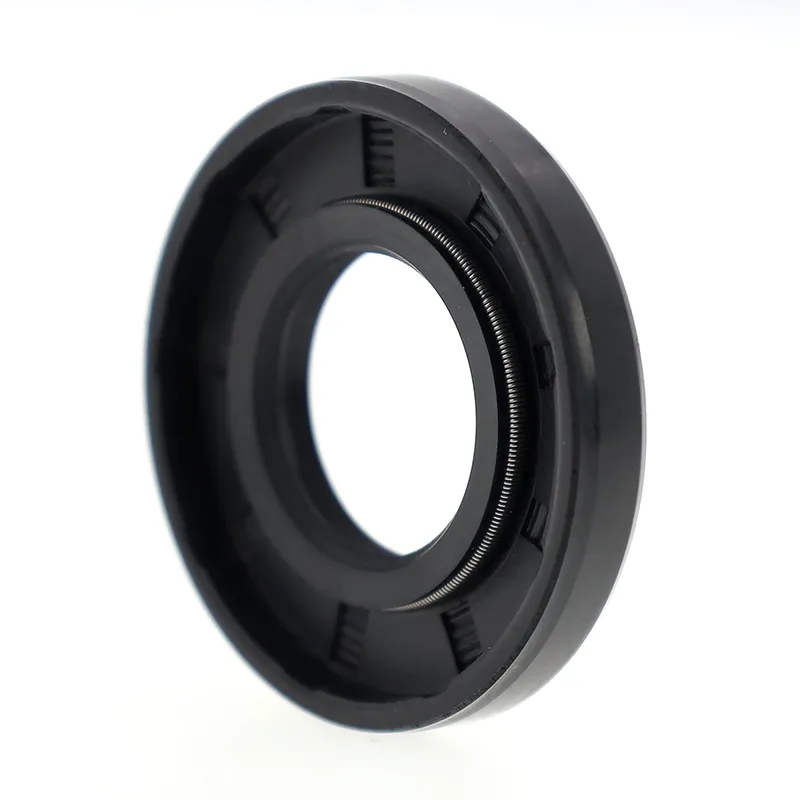

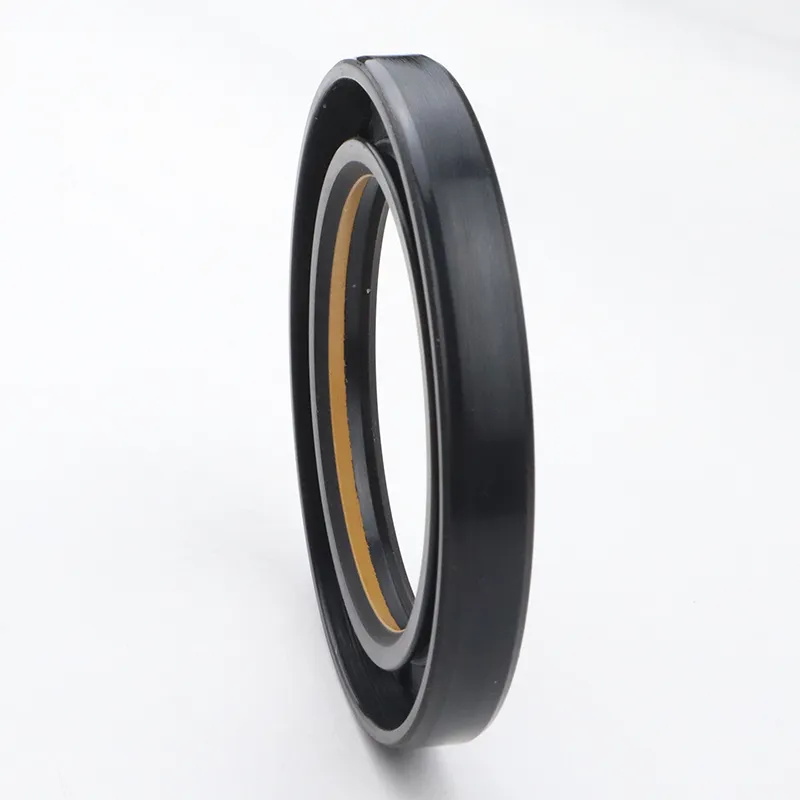

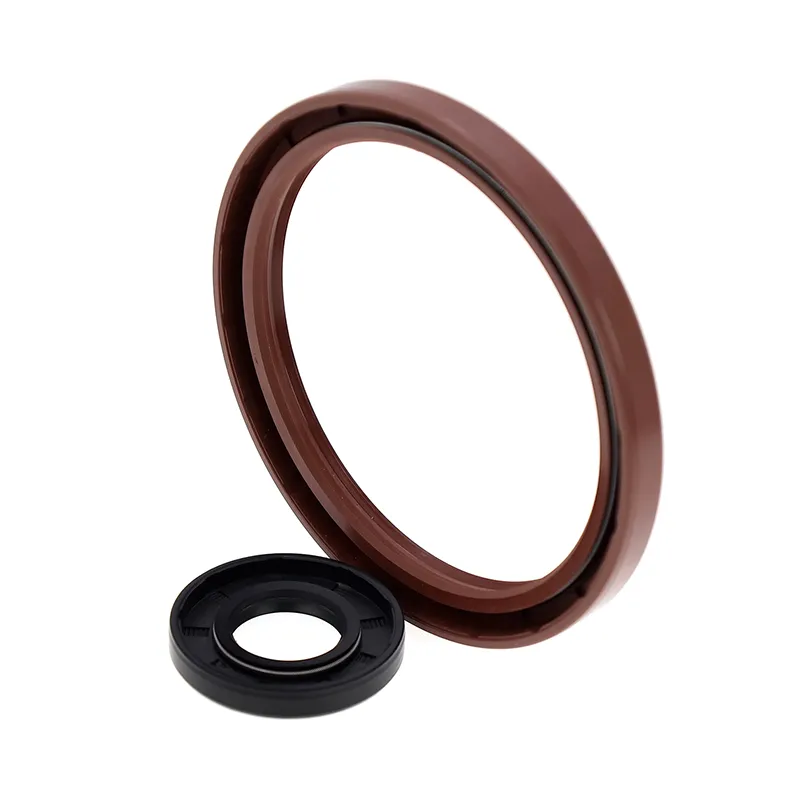

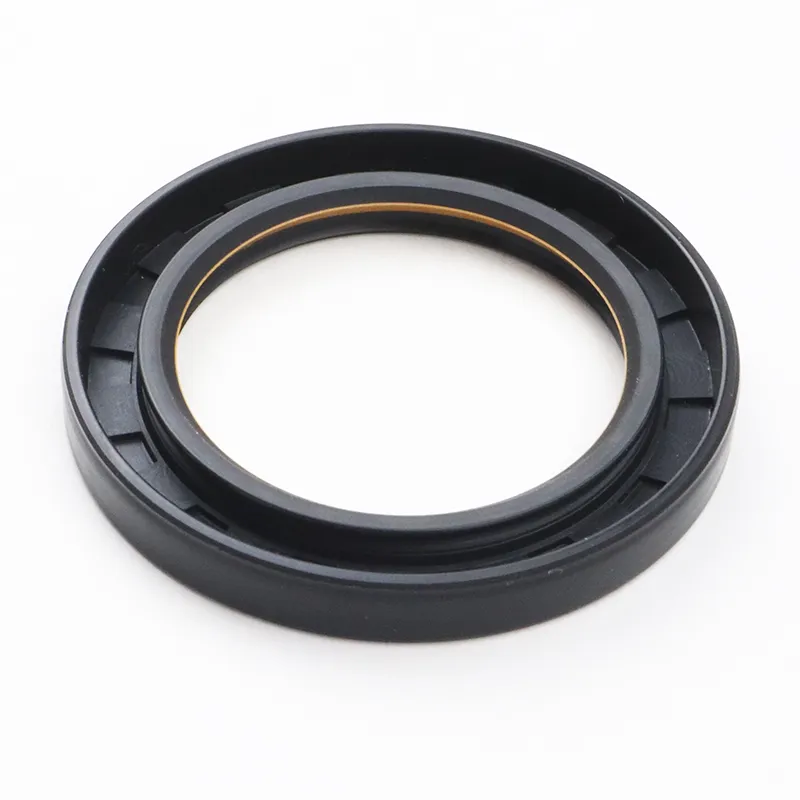

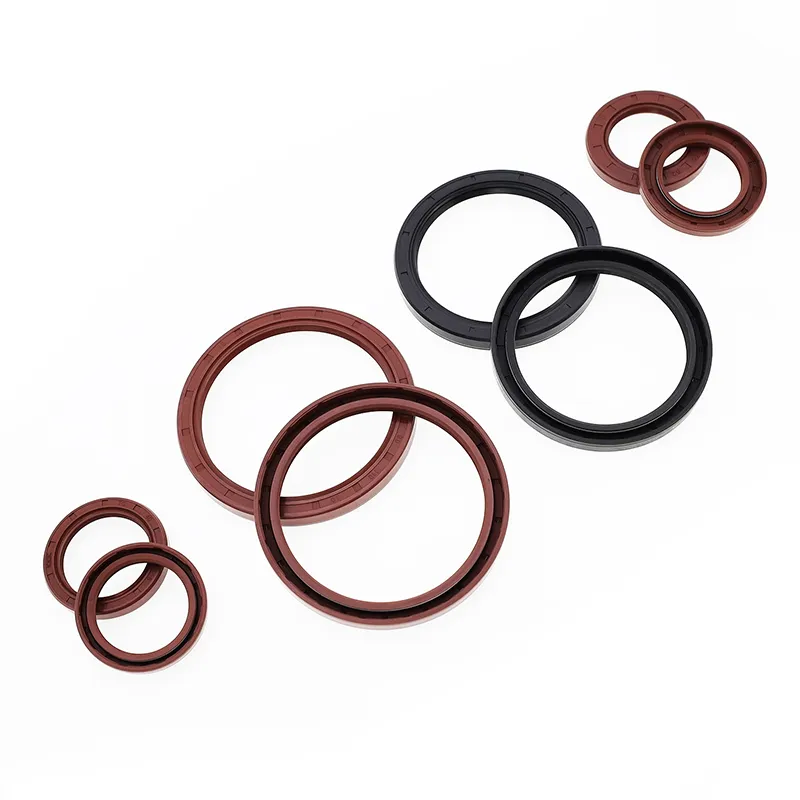

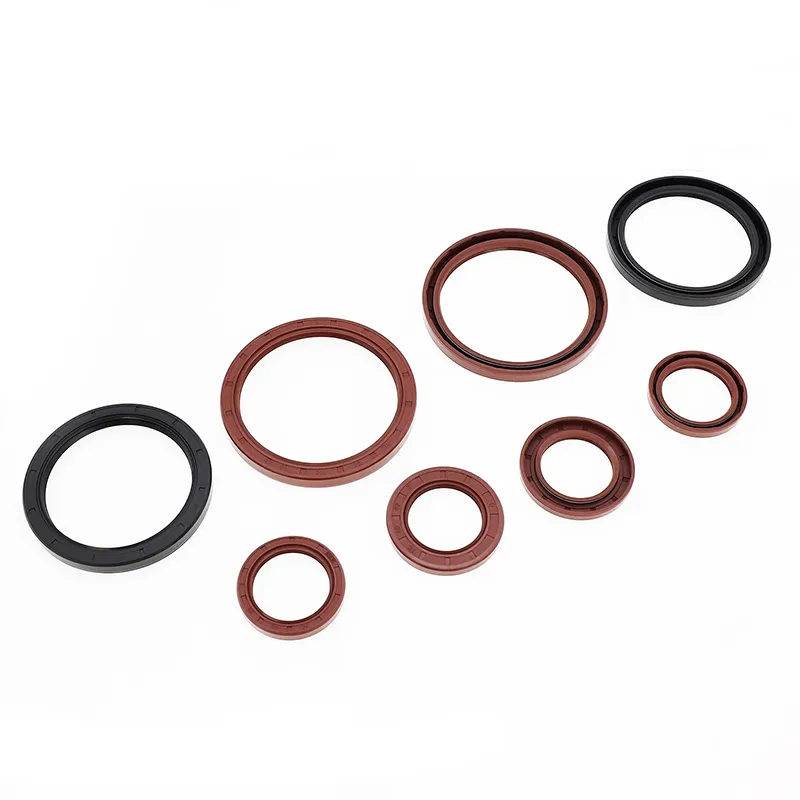

TC/SC/TB/SB yağ keçeleri

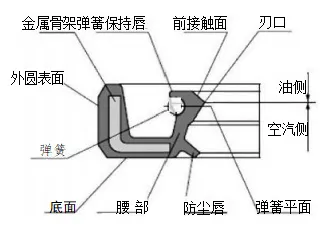

Her ikisi de metal bir çerçeve, bir yay ve bir kauçuk gövdeden oluşur. Metal çerçeve destek sağlar ve yay, sızdırmazlık dudağına radyal kuvvet uygular. Hem TC hem de TB modellerinde, bir tarafın sızdırmazlık ortamını ve diğer tarafın toz içerdiği uygulamalara uygun, toz geçirmez bir yardımcı dudak bulunur. TB/SB modellerinde metal bir dış daire bulunur ve bu da yağ keçesinin boşluk içinde daha güvenli ve hassas olmasını sağlar. Ancak dış dairenin sızdırmazlık yeteneği düşük viskoziteli ve gazlı ortamlar için sınırlıdır; bu nedenle montaj ve kullanım sırasında dış çembere sızdırmazlık maddesi uygulanması tavsiye edilir.
|
Kesit şekli |
Modeli |
Başvuru |
Basınç |
Sıcaklık |
Hız |
Orta |
Malzeme |
|
|
TC |
Sızdırmazlık, toz geçirmez |
0.03MPa |
-30~+160 |
20m/s |
Yağlama yağı ve gres |
NBR/FKM + Karbon Çelik |
|
|
SC |
Sızdırmazlık |
|||||
|
|
verem |
Sızdırmazlık, toz geçirmez |
-30~+100 |
25 m/sn |
Su, yağlama yağı, gres |
NBR + Karbon Çelik |
|
|
|
SB |
Sızdırmazlık |
Sipariş modeli TC-d*D*b
|
Şartname |
Şartname |
Şartname |
Şartname |
Şartname |
Şartname |
Şartname |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
