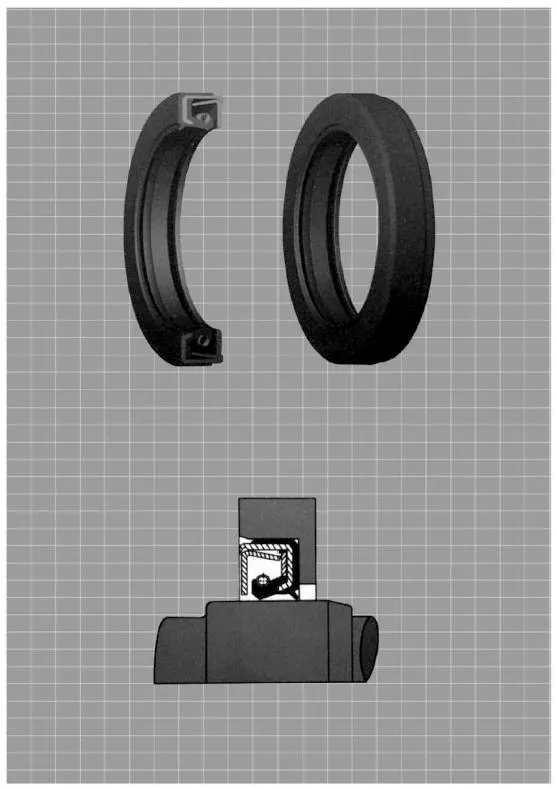

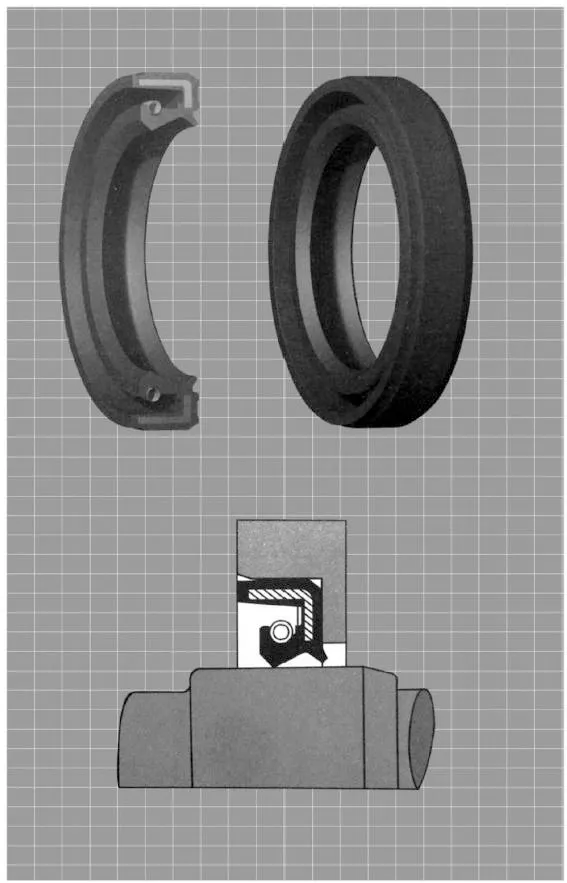

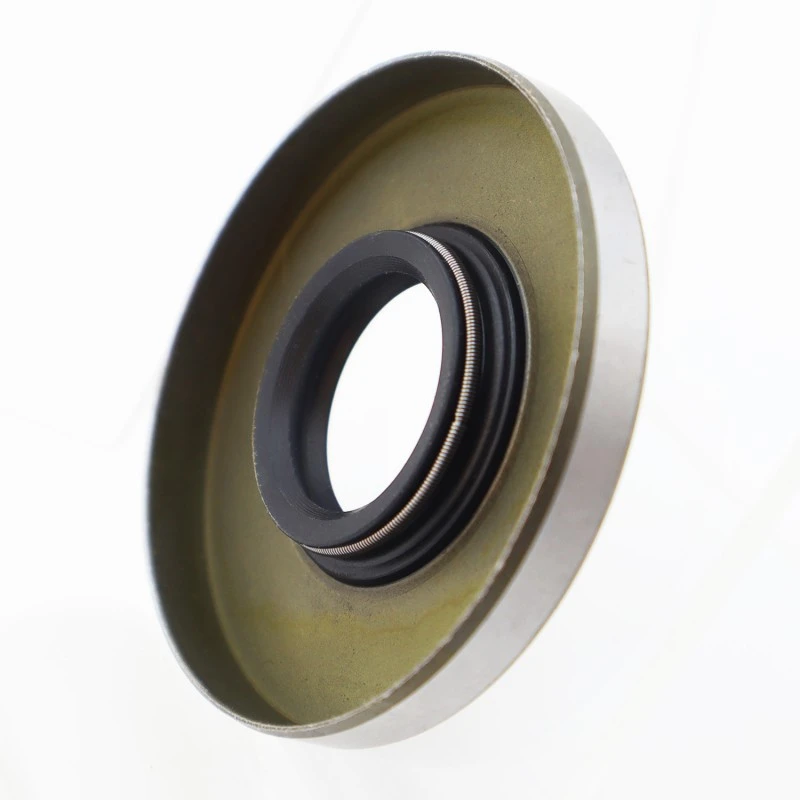

Bir iskelet yağ keçesi üç parçadan oluşur: bir sızdırmazlık gövdesi, bir takviye edici iskelet ve kendi kendine sıkılan bir sarmal yay. Sızdırmazlık gövdesi ayrıca konumuna bağlı olarak alt, bel, kesici kenar ve sızdırmazlık dudağı olarak bölünmüştür. Tipik olarak serbest durumdayken, iskelet yağ keçesinin iç çapı şaft çapından daha küçüktür ve belirli bir "müdahale uyumu" sergiler.
Bu nedenle yağ keçesi, keçe yuvasına ve mile yerleştirildiğinde, keçe kesici kenarının esnekliği ve kendiliğinden sıkılan sarmal yayın büzülme kuvveti, mil üzerinde radyal bir kenetleme kuvveti oluşturarak optimum sızdırmazlık performansı sağlar.
Malzeme
NBR (Nitril Bütadien Kauçuk)
Orta
Bazlı Hidrolik Yağ
Çalışma Sıcaklığı
-25°C ila +100°C
Hız
-
Çalışma Basıncı
0,3 MPa
Malzeme Sertliği
-
|

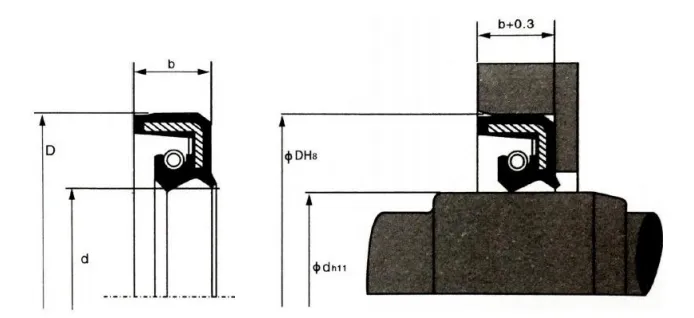

Modeli |
d |
D |
b |
Sipariş Modeli |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN Çift Dudaklı Yüksek Basınçlı Yağ Keçesi
Genel Bakış: Basınca dayanıklı genel iskelet tasarımı, dudak deformasyonunu en aza indirerek basınçlı uygulamalarda dönen millerin sızdırmazlığını sağlamak için uygun hale getirir.
Malzemeler: NBR (Nitril Bütadien Kauçuk)
Medya: Petrol bazlı hidrolik yağı
Çalışma Sıcaklığı (°C): -25 to +100
Hız: -
Çalışma Basıncı: 1 MPa
Malzeme Sertliği: -
Neden Ruichen'i Seçmelisiniz?
Kapsamlı Test Sistemi: Aşağıdakileri içeren kapsamlı bir malzeme ve ürün test laboratuvarına sahibiz:
● Malzemenin mekanik özellik testleri (çekme test makinesi vb.).
● Hidrolik conta performansı, kullanım ömrü ve döner contalar için özel test tezgahı.
● Yüksek basınç contalarına yönelik, 200 MPa'yı aşan basınçlarda başlatma direnci, performans ve dayanıklılık testleri gerçekleştirebilen özel test yetenekleri.
Yetkili Nitelikler ve Onurlar: Biz ulusal bir yüksek teknoloji kuruluşuyuz ve 40'tan fazla ulusal patente (birden fazla buluş patenti dahil) sahip olan, eyalet düzeyinde "Uzmanlaşmış, Gelişmiş ve Yenilikçi" bir kuruluşuz.
Sektör Katkısı: Çin Hidrolik ve Pnömatik Sızdırmazlık Elemanları Endüstrisi Birliği'nin bir üyesiyiz ve ulusal standartların hazırlanmasına katılarak sektörde ihale birimi olarak hizmet veriyoruz.
