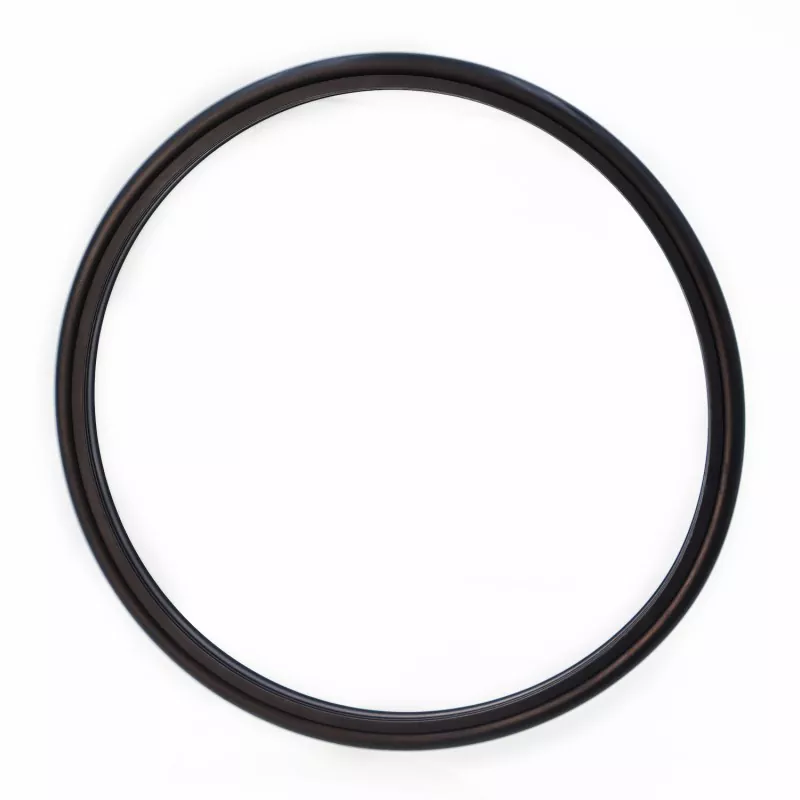

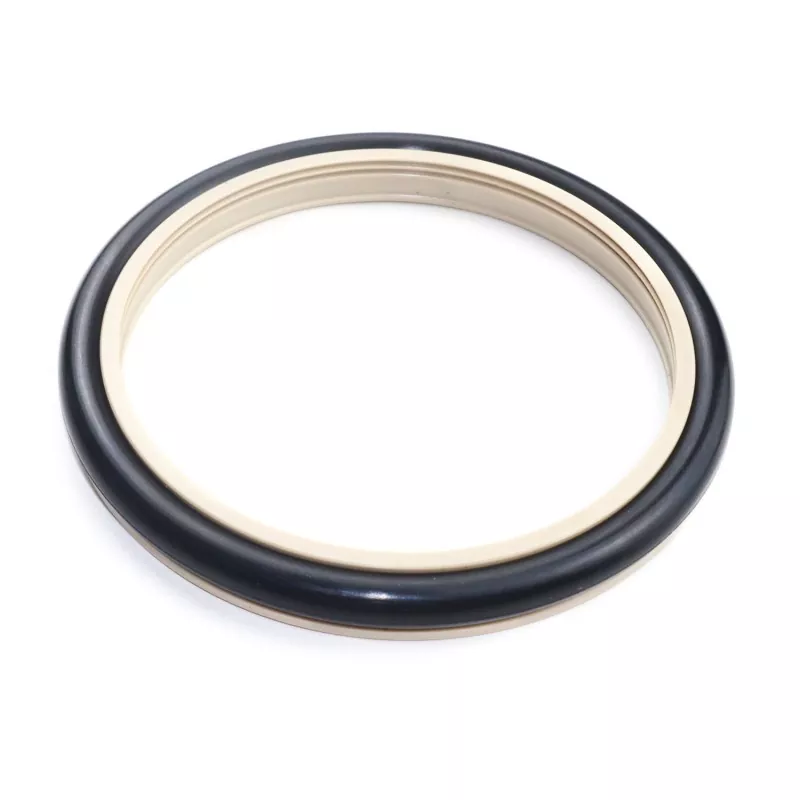

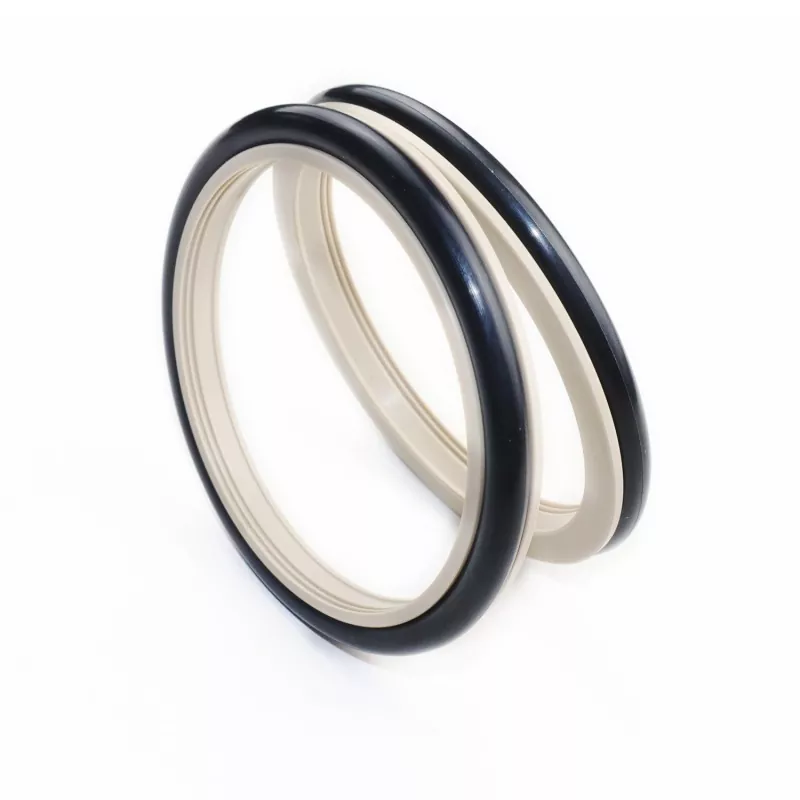

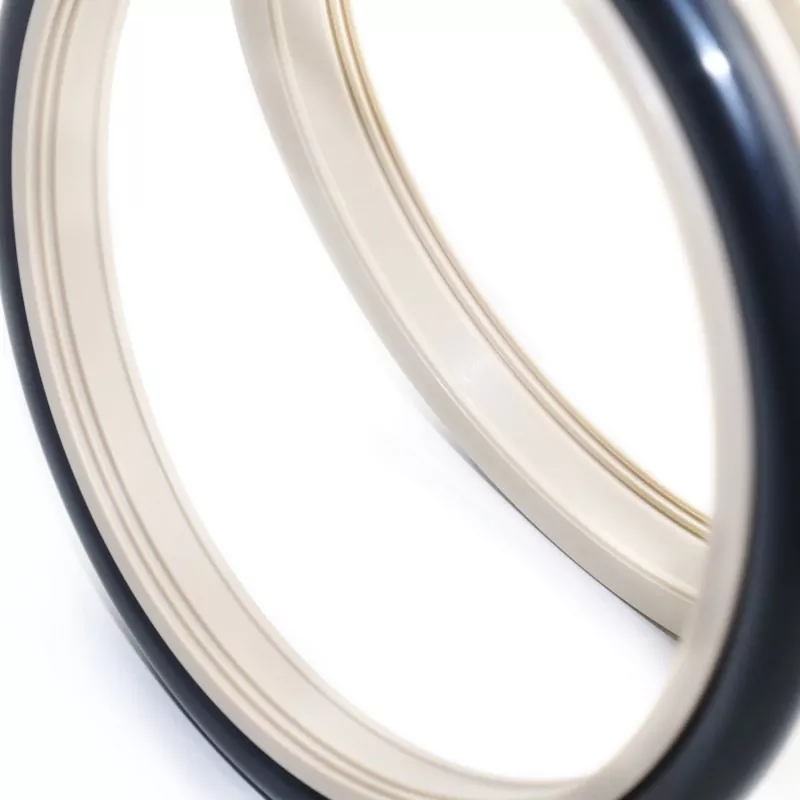

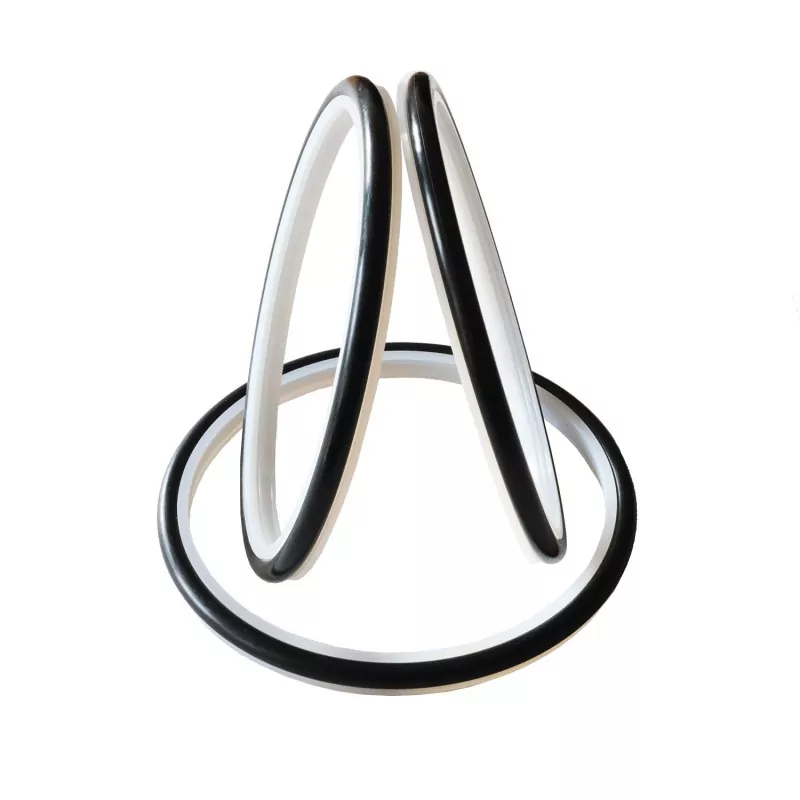

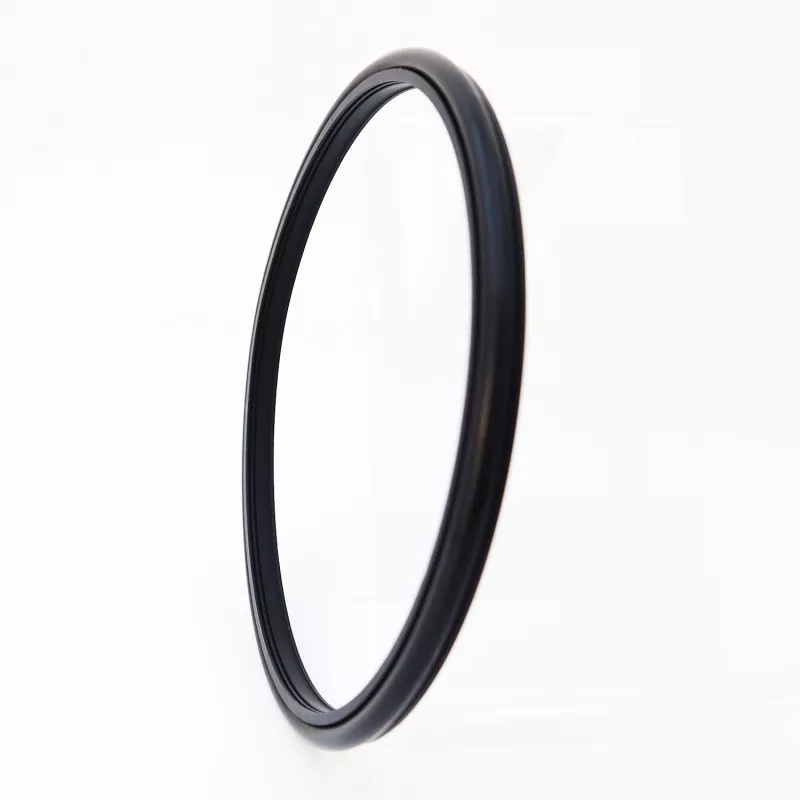

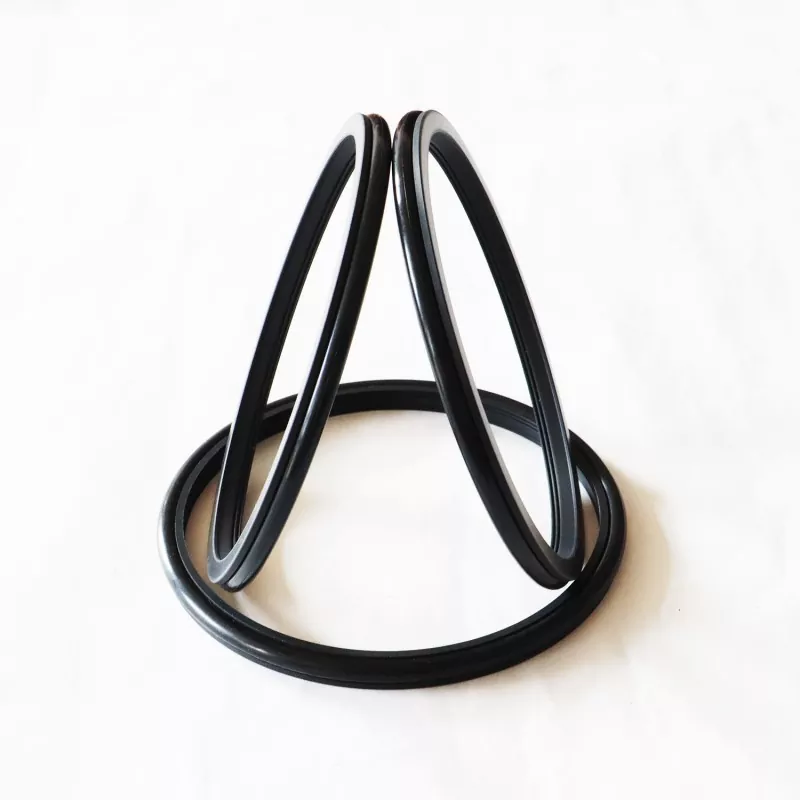

Piston çubukları (şaftlar) için güçlendirilmiş tırtıklı kompozit conta (çimento bulamaç contası), yüksek performanslı mühendislik plastiğinden yapılmış özel olarak tasarlanmış tırtıklı bir sızdırmazlık halkasından ve bir kauçuk O-halkasından oluşur; hidrolik pistonlu ve döner uygulamalarda tek yönlü sızdırmazlık için uygundur. Öncelikle dalgıç pompalarda, çamur pompalarında, vidalı delme aletlerinde, sondaj kulelerinde, petrol arama ekipmanlarında, beton karıştırma tesislerinde ve daha fazlasında kullanılır.
Temel özellikleri arasında uzun servis ömrü, düşük sürtünme, mükemmel sızdırmazlık performansı, kompakt tasarım ve kurulum, kullanım ve bakım kolaylığı yer alır. Sızdırmazlık dudağı profilinin ve kalınlığının optimize edilmiş tasarımı, çimento bulamacı gibi sert ortamlara maruz kaldığında bile etkili sızdırmazlık sağlar.
Çamur benzeri ortamlarla kullanıldığında, iki (veya daha fazla) sızdırmazlık aşaması arasına yağlama gresi enjekte edilmesi önerilir.
Limit değerleri aynı anda oluşmamalıdır.
|
Basınç (MPa) |
Sıcaklık (°C) |
Hız (m/s) |
Orta |
|
|
Pistonlu hareket |
Dönme hareketi |
|||
|
≤100 |
-35 ila +100 (NBR O-halkalı) |
≤6 |
≤2 |
Su, çamur, ham petrol, hidrolik yağı, emülsiyon |
|
-20 ila +200 (FKM O-ringli) |
||||
1. Uyumlu O-halka malzemeleri şunları içerir: R01 Nitril Kauçuk (NBR), R02 Flororubber (FKM), vb.
2. Sızdırmazlık halkası malzemesi: Standart malzeme PTFE4; mevcut diğer malzemeler arasında PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 vb. yer alır.
Sipariş Modeli: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Mil Çapı * Kanal Çapı * Kanal Genişliği - Malzeme Kodu)
Belirtilen parametre aralığında boyutlar mevcuttur.
|

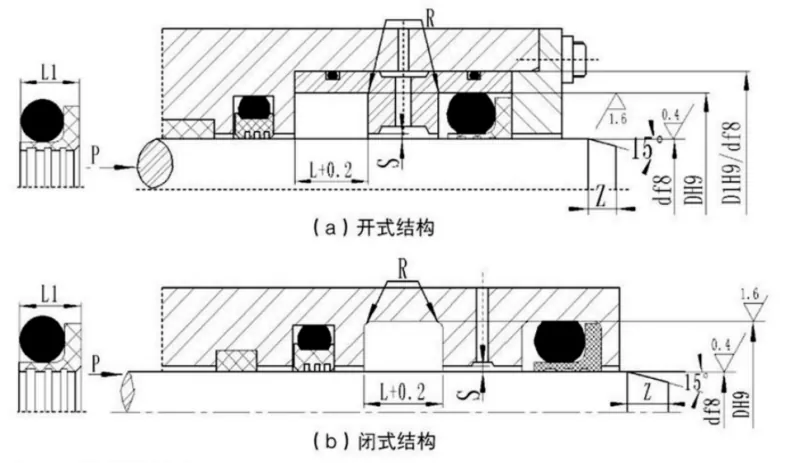

Mil çapı aralığı Standart tip d f8 RC2061 |
Mil çapı aralığı Ağır hizmet d f8 RC2061-Z |
Oluk çapı H9 |
Oluk genişliği L+0,2 |
Mühür genişliği L1 |
Köşe Yarıçapı Rmaks |
Radyal boşluk Smax |
Pah Zmin |
O-halka kesit çapı |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Not: 1. Şaft çapı ≤30 mm için açık oluklu tasarım önerilir.
2. Döner sızdırmazlık uygulamaları için döner mil yüzey sertliği HRC ≥58 olmalıdır.
3. 30 MPa'yı aşan basınçlar için ekstrüzyon boşluğu için H8/f8 uyumu önerilir.
