Performans ve Uygulamalar

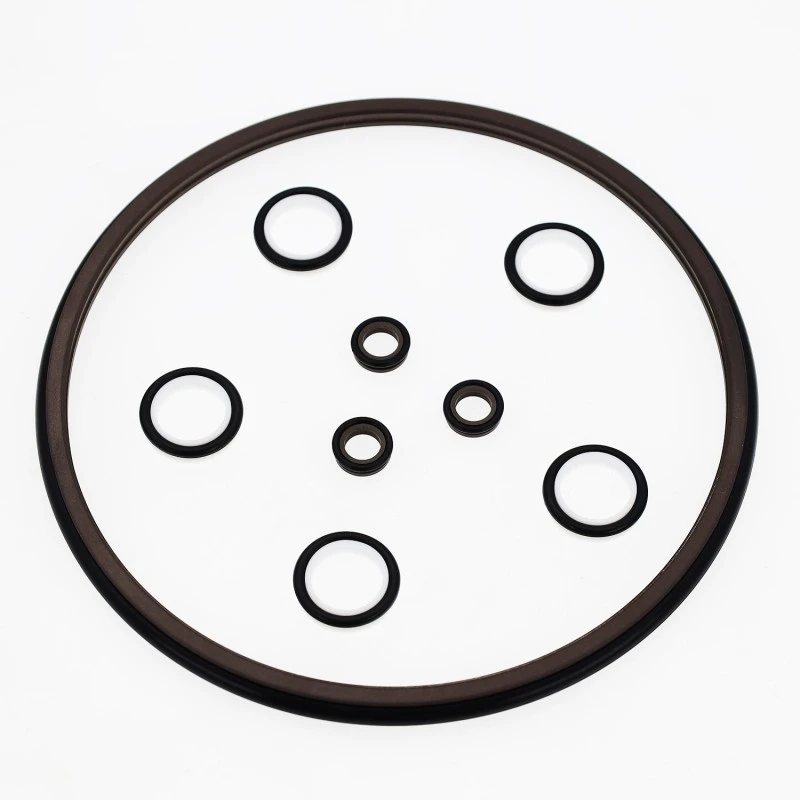

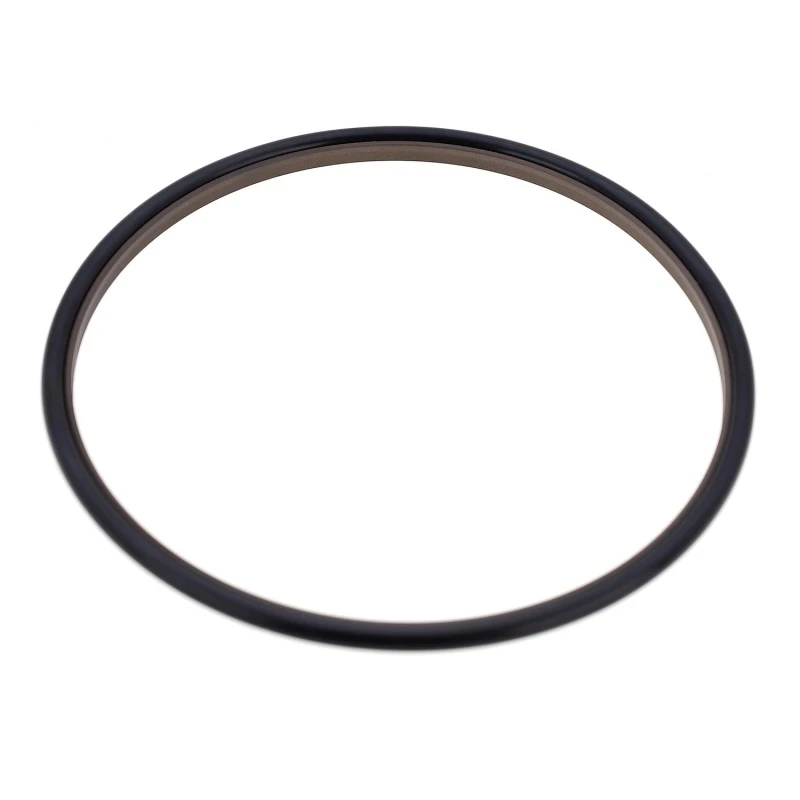

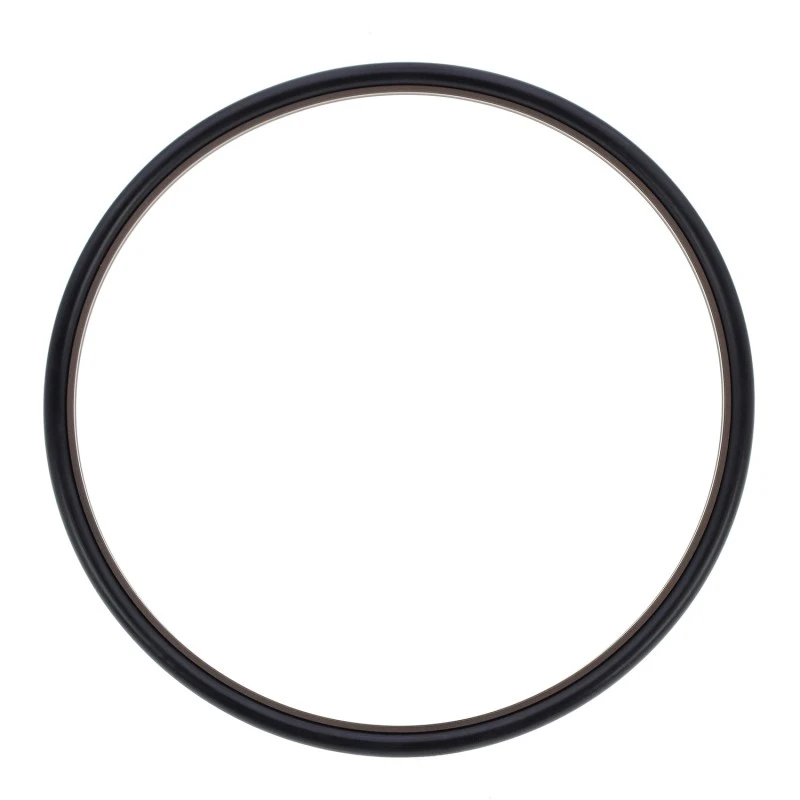

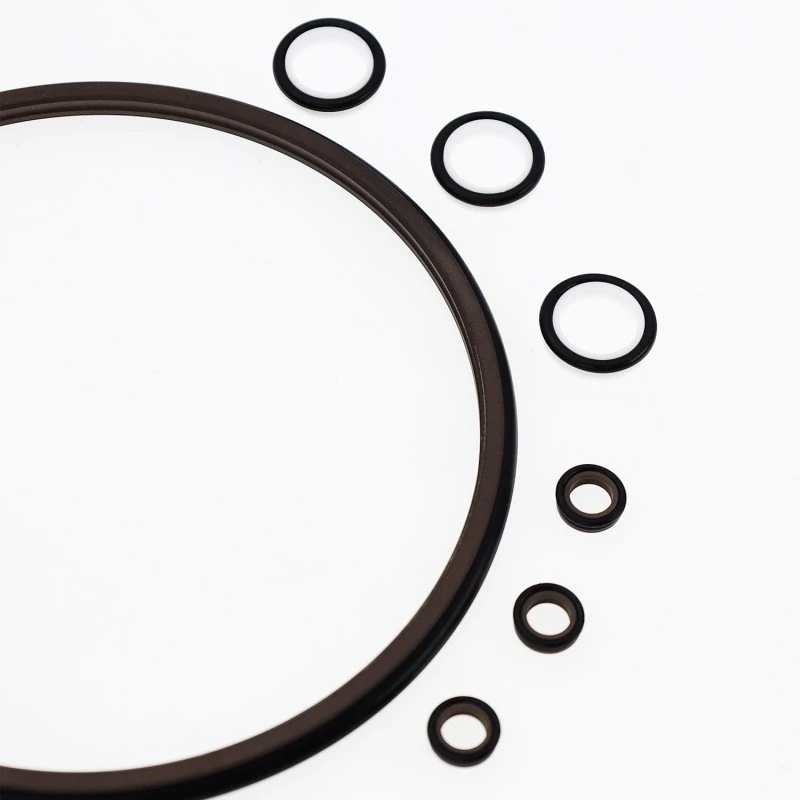

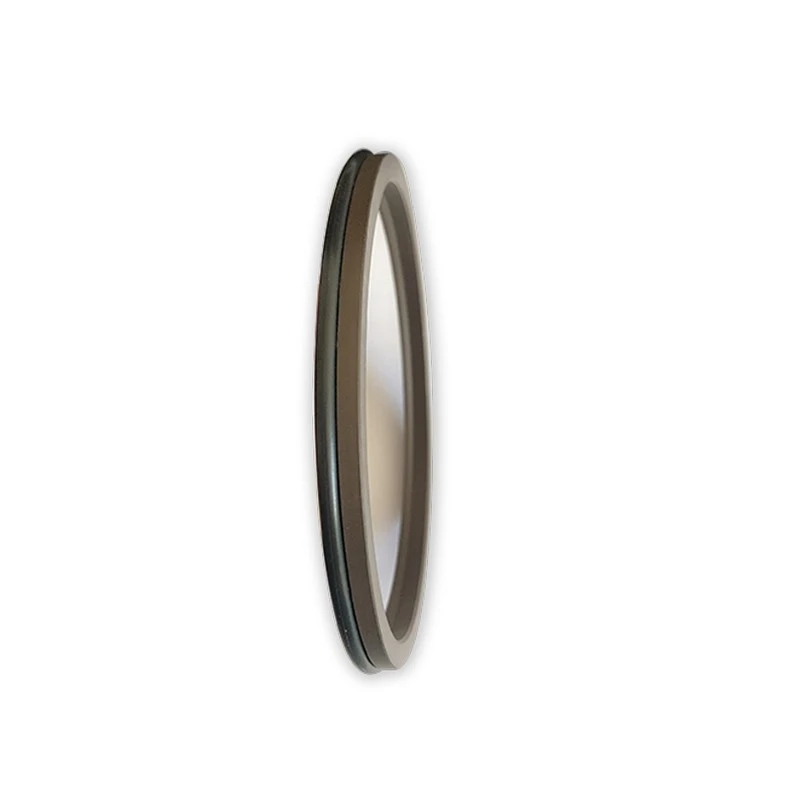

Çift dudaklı kombinasyon sıyırıcı contası, PTFE dolgulu çift dudaklı sıyırıcı halka ve bir O-halkasından oluşan çift yönlü bir sıyırıcı contadır. O-halkası, PTFE halkasındaki aşınmayı telafi ederek ön yükleme sağlar. Pistonlu, salınımlı veya spiral hareketler için uygundur.
Çalışma Koşulları
|
Basınç Mpa |
Sıcaklık °C |
Hız m/s |
Orta |
|
- |
-35~+100 (O-halka NBR'ye uygun) |
6 |
Hidrolik yağı, emülsiyon, su vb. |
|
-20~+200 (O-ring FKM ile eşleşir) |
Sipariş Örneği
Sipariş Modeli RCF02-80-PTFE3-R01
RCF02 - Model 80 - Mil Çapı PTFE3 - Genel Amaçlı Modifiye PTFE RO1 - Eşleşen Kauçuk Malzeme Kodu
Nitril (NBR) - R01, Florokarbon (FKM) - RO2

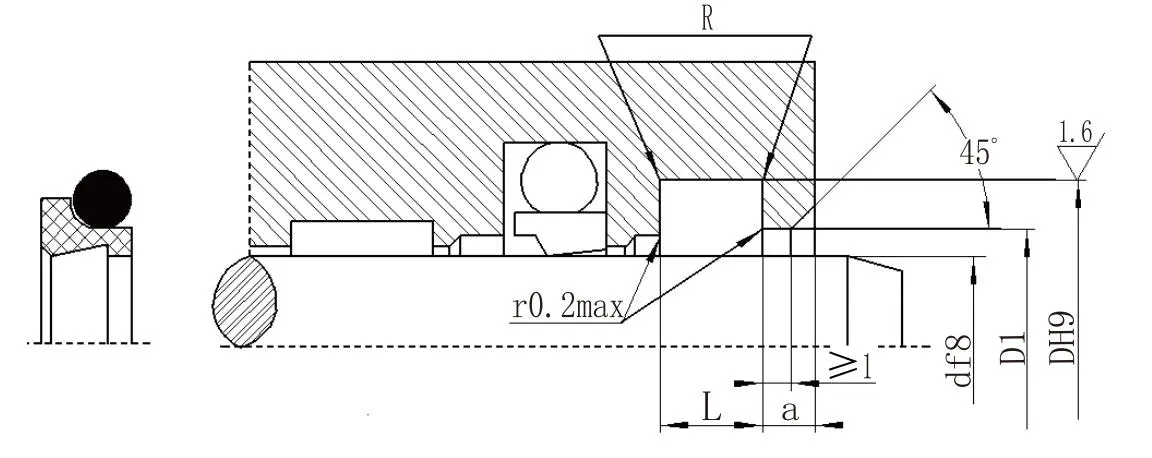

Spesifikasyon parametre tablosu (parametre aralığı dahilinde her boyutta ürün temin edilebilir)
|
Mil çapı aralığı d f8 |
Oluk çapı H9 |
Oluk genişliği L+0.2 |
Açık delik çapı D1H11 |
Açık delik genişliği a≥ |
Yuvarlatılmış Köşeler R≤ |
O-halka tel çapı d0 |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
