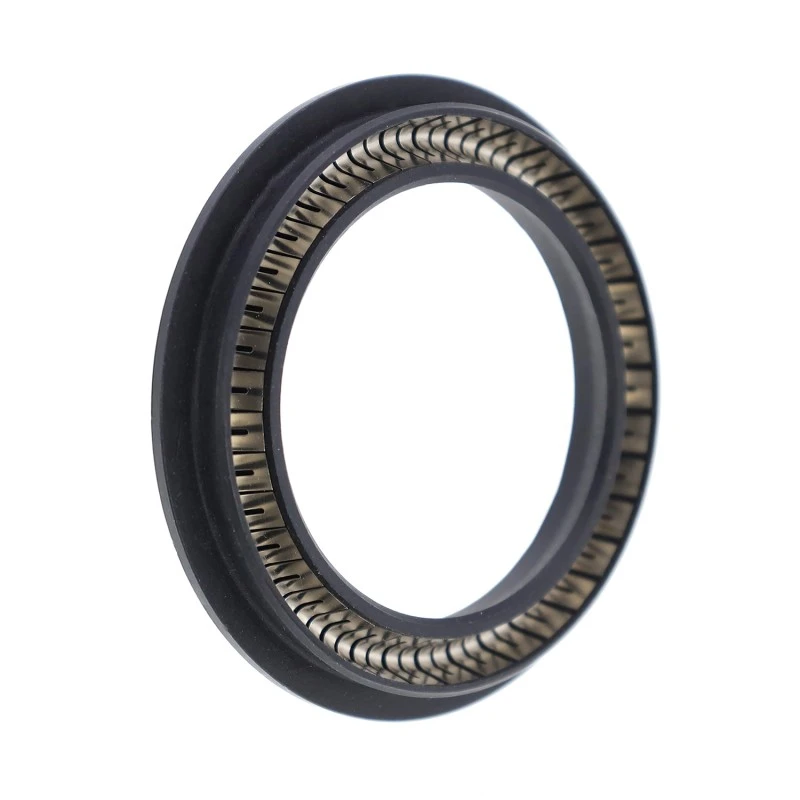

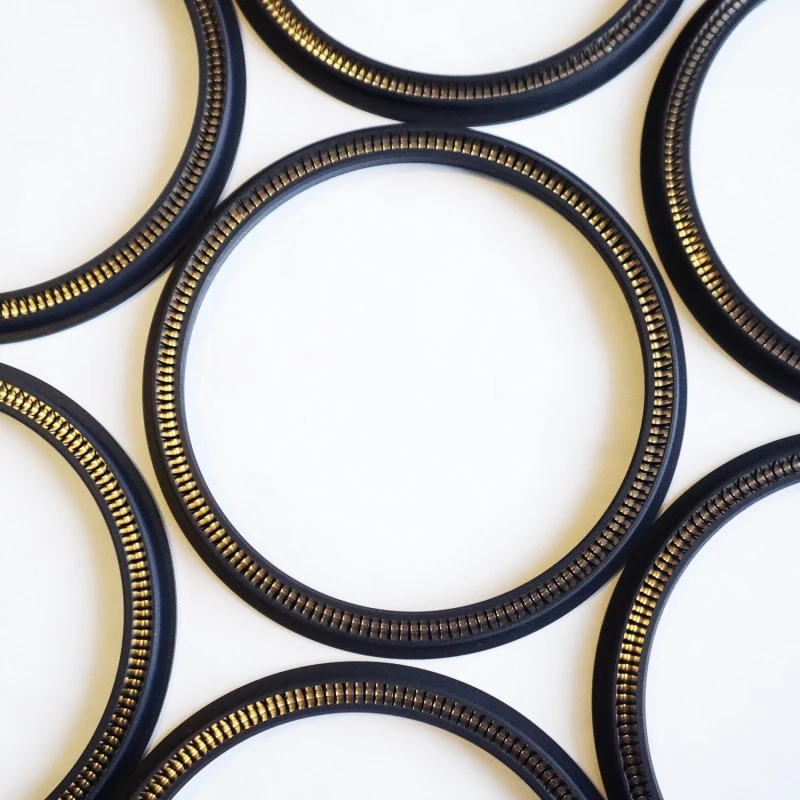

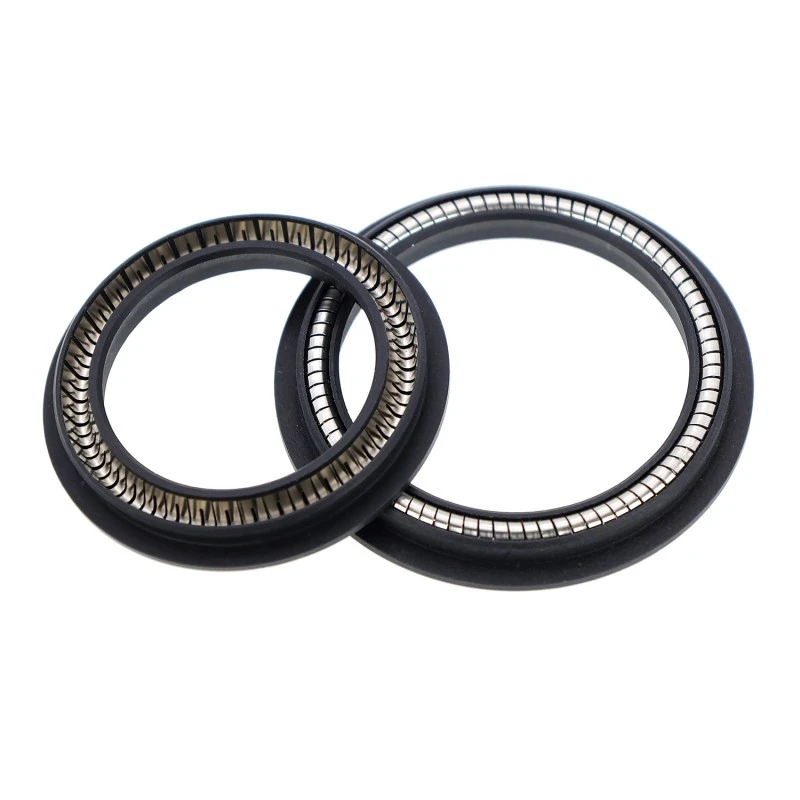

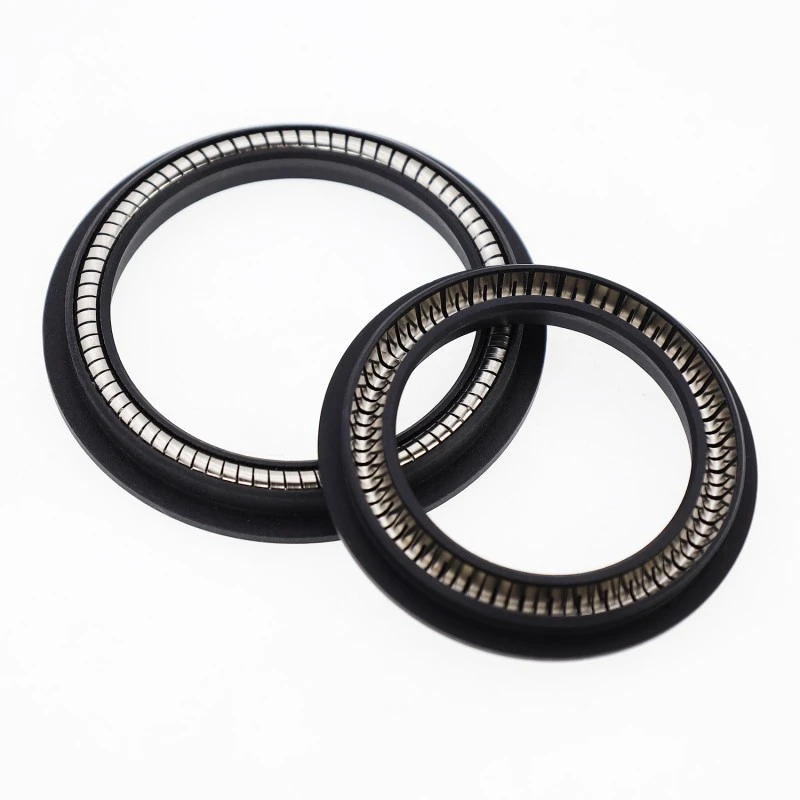

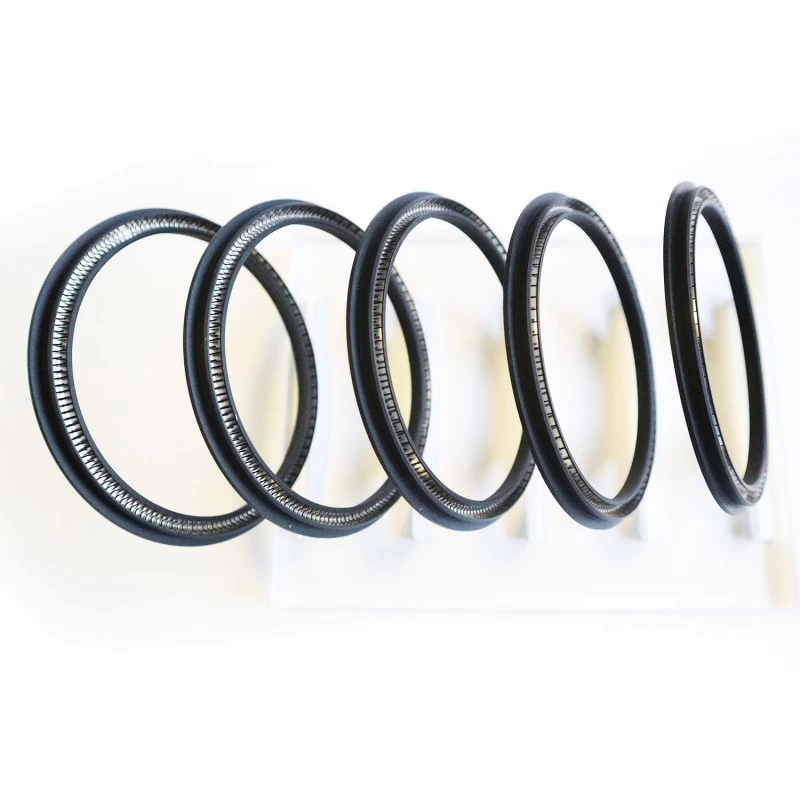

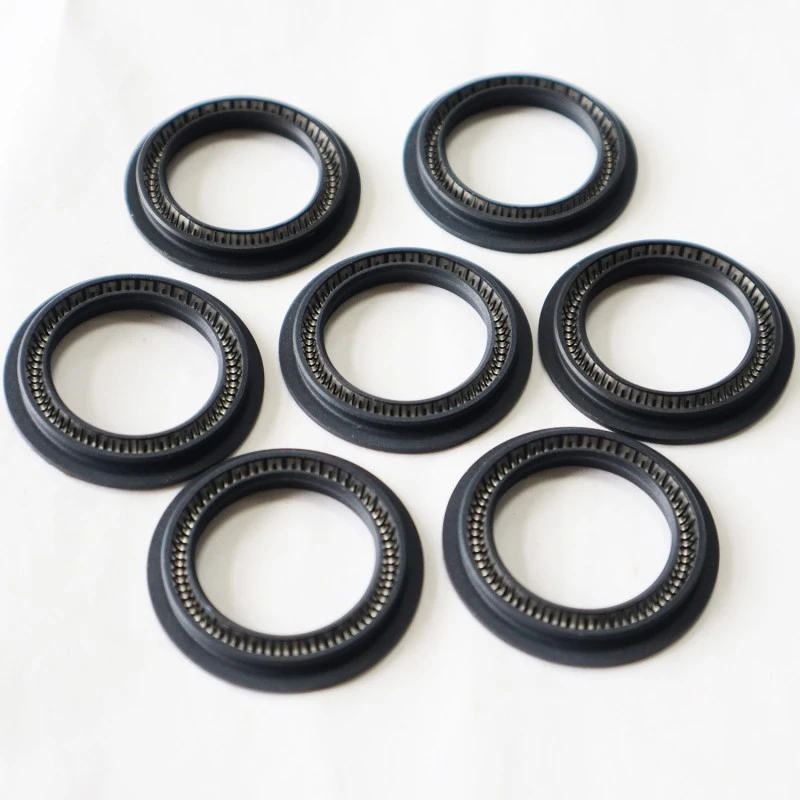

Döner miller için yay enerjili contalar, döner mil uygulamalarında kullanılan yüksek performanslı, tek yönlü basınç contalarıdır. RC2055 döner conta, paslanmaz çelik yay ve yüksek performanslı plastikten oluşur. RC2055-B ve RC2055-C kullanılırken uygun elastomer malzemenin dikkatli bir şekilde seçilmesi gerekir.
Geçerli çalışma koşulları (aşırı değerler aynı anda oluşmamalıdır)
|
Basınç/MPa |
Sıcaklık / °C |
Hız / m/sn |
Orta |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Hemen hemen tüm sıvı ve gazlı ortamlar |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Malzeme Seçimi
1. Mevcut O-halka malzemeleri şunları içerir: R01 Nitril kauçuk (NBR), R02 Flor kauçuk (FKM), vb.
2. Sızdırmazlık halkası malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 vb.
3. Paslanmaz çelik yay: V şeklinde yay.
Üretim Proses Kontrolü
RuiChen'in modern üretim üssü, yüksek hassasiyetli enjeksiyon kalıplama makineleri, otomatik vakumlu vulkanizasyon makineleri ve CNC hassas işleme ekipmanlarıyla donatılmıştır. Üretim süreci sırasında sıcaklık, basınç ve zaman gibi önemli süreç parametrelerini gerçek zamanlı olarak izlemek için SPC (İstatistiksel Süreç Kontrolü) yöntemlerini kullanıyoruz ve kalıplanmış her ürünün yüksek tutarlılık ve stabilite sergilemesini sağlıyoruz.
Kritik ürünler için, müşterilerimize teslim edilen her mührün nitelikli olmasını sağlamak amacıyla rastgele örnekleme yerine %100 denetim sistemi uyguluyoruz.
Sipariş örneği
RC2055-40-PTFE4+V: Mil çapı 40, sızdırmazlık halkası malzemesi PTFE4, paslanmaz çelik yay V şeklindedir.
RC2055-B-40-PTFE4+R02: Mil çapı 40, sızdırmazlık halkası malzemesi PTFE4, eşleşen O-halkası flor kauçuktur.
RC2055-C-40-PTFE4+R02: Mil çapı 40, sızdırmazlık halkası malzemesi PTFE4, eşleşen O-ring floro kauçuktan yapılmıştır.

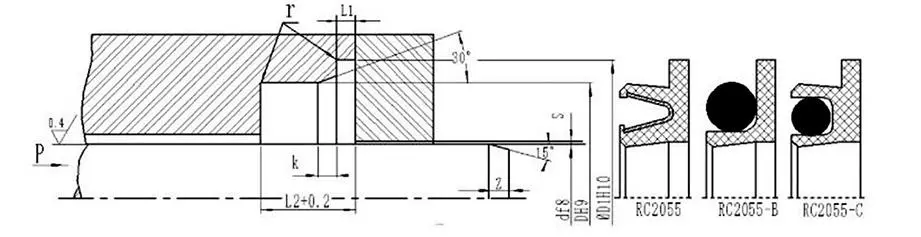

Özellikler Tablosu (Parametre aralığındaki tüm özellikler mevcuttur)
|
Çubuk çapı aralığı d f8 |
Oluk çapı DH9 |
Oluk çapı D1H10 |
Kenar derinliği L1 |
Oluk genişliği L |
Pah içe aktar |
Radyal boşluk Smax |
Pah uzunluğu |
maksimum r |
|
|
10MPA |
20MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Not: Dönen milin yüzey sertliğinin HRC ≥ 58 olması tavsiye edilir.
Özellikler ve boyutlar tablosu (Bu tablo aynı özelliklere sahip olan RC2055-B ve RC2055-C için geçerlidir)
|
Modeli |
d |
D |
D1 |
L |
L1 |
|
Modeli |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Modeli |
d |
D |
D1 |
L |
L1 |
|
Modeli |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Not: Eğer gerekli özellikler bu tabloda yer almıyorsa lütfen firmamızla irtibata geçiniz. 1600mm ebatına kadar ürün tedarik edebilmekteyiz.
