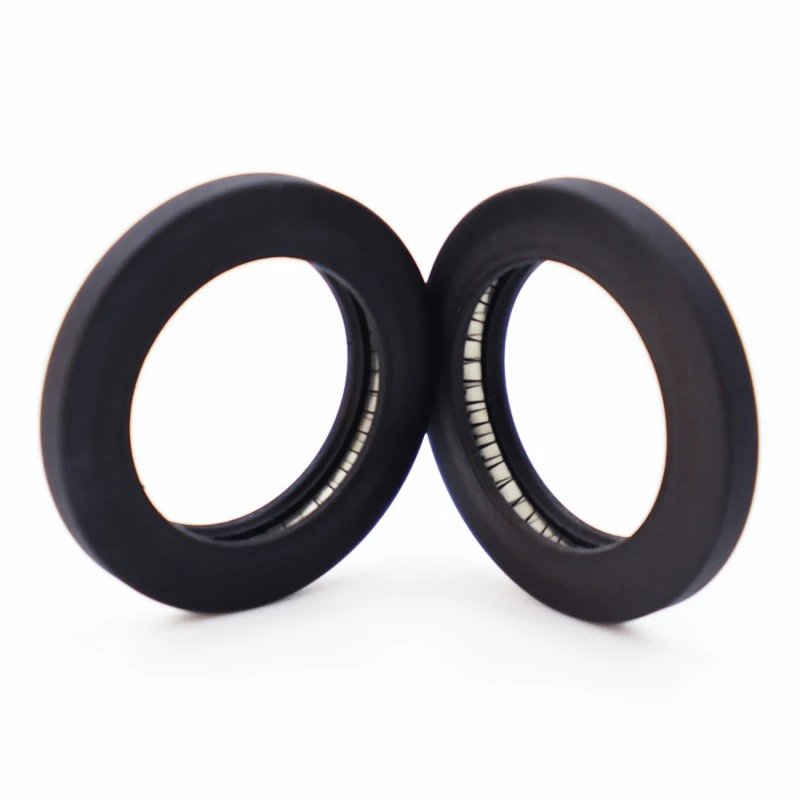

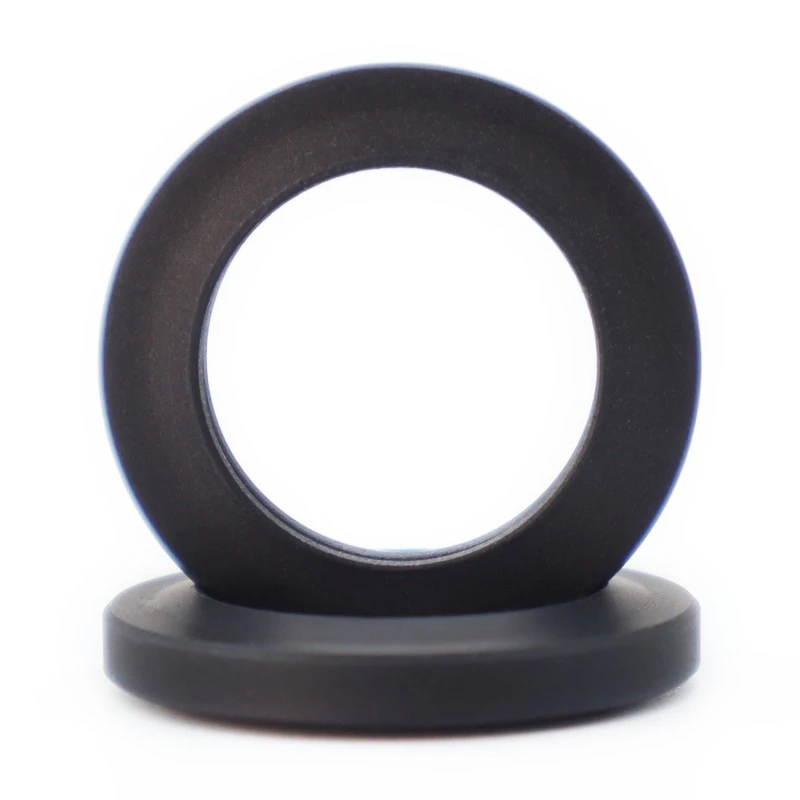

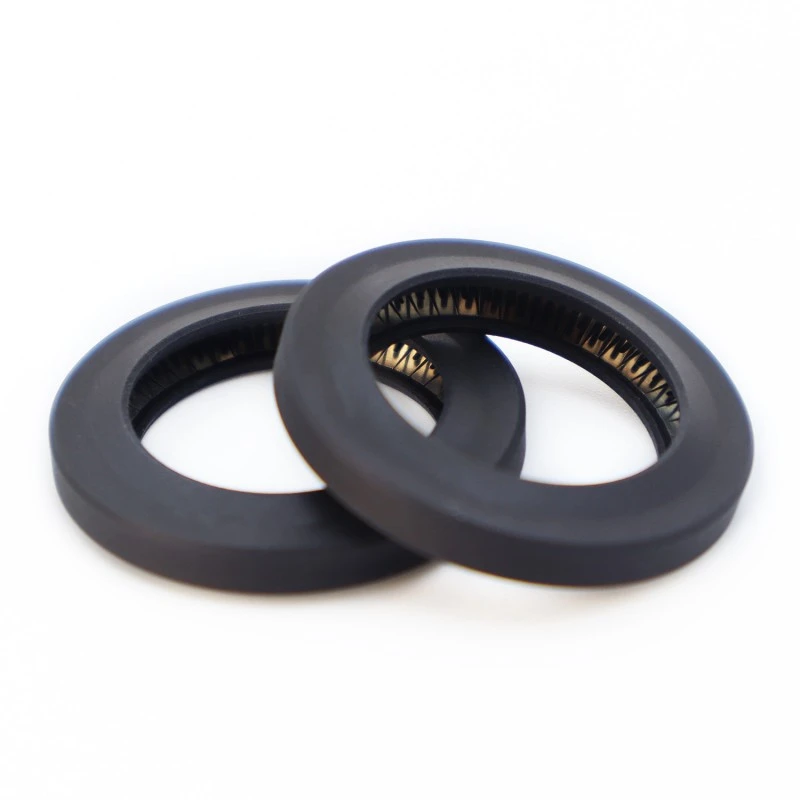

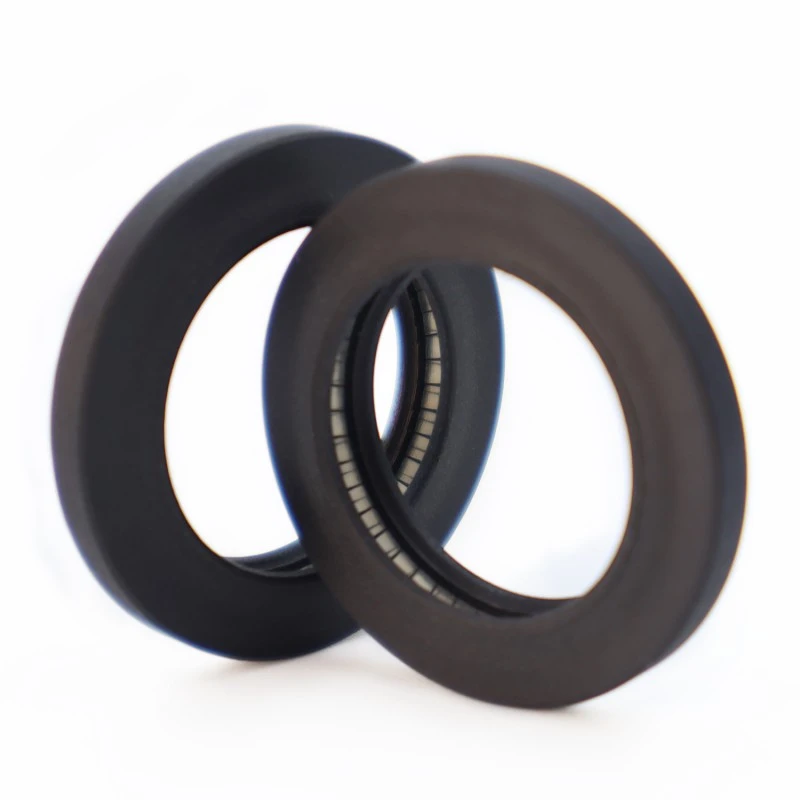

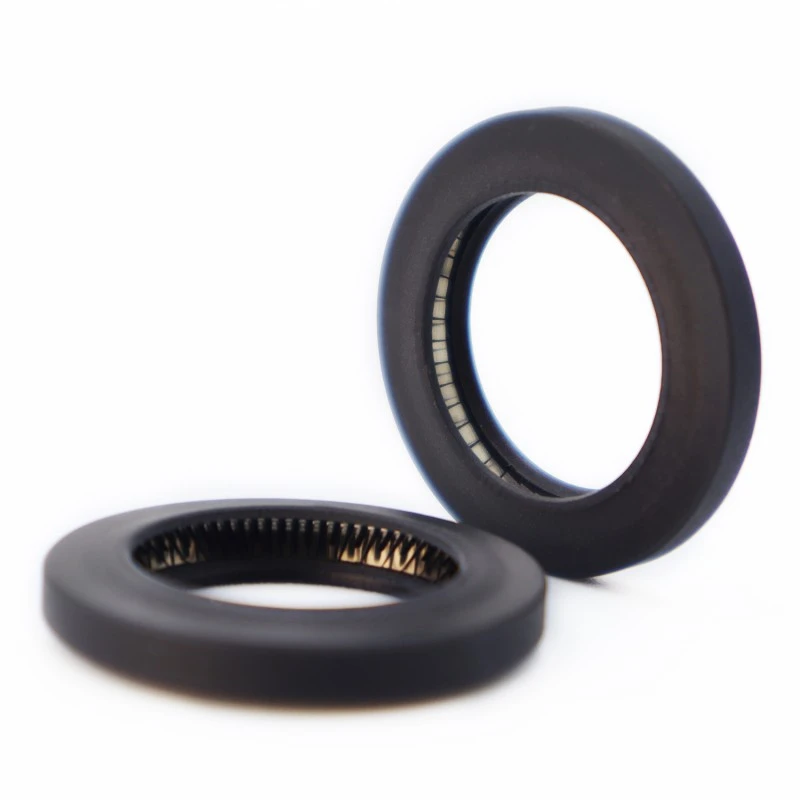

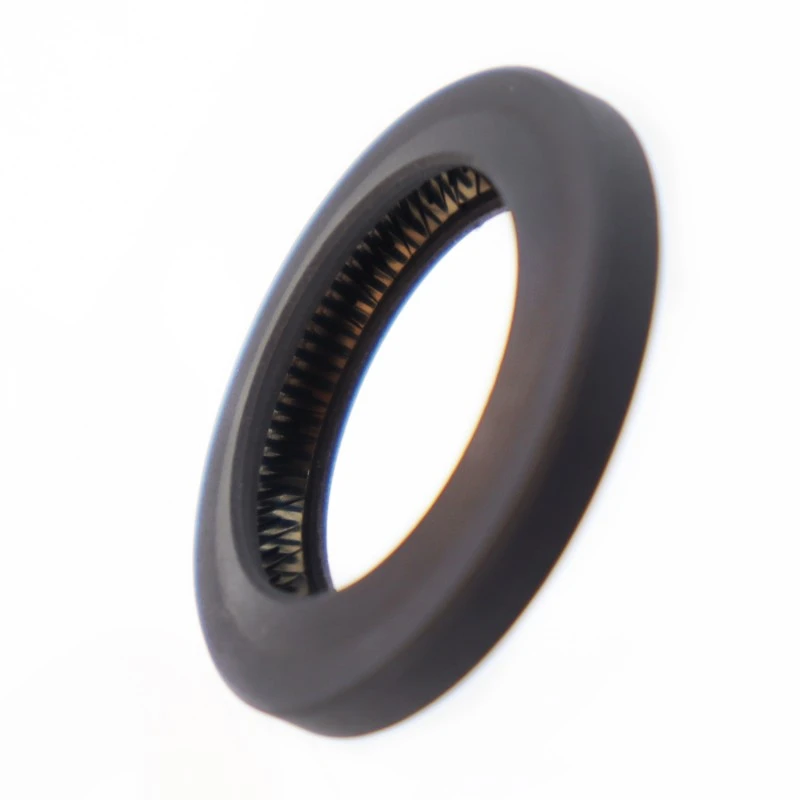

RC2876 contası paslanmaz çelik yay ve yüksek performanslı plastikten oluşur. Paslanmaz çelik yay, V şeklinde veya O şeklinde bir yay olabilir. RC2876-B kullanıldığında uygun elastomer malzeme seçilmelidir.
Geçerli çalışma koşulları (aşırı değerler aynı anda oluşmamalıdır)
|
Basınç (MPa) |
Hız (m/s) |
Sıcaklık (°C) |
Orta |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Tüm sıvılar, kimyasallar ve gazlar |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Malzeme Seçimi
1. Birlikte verilen O-halka malzemeleri şunlardan seçilebilir: R01 Nitril kauçuk (NBR), R02 Flor kauçuk (FKM), vb.
2. Sızdırmazlık halkası malzemeleri: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, vb.
3. Paslanmaz çelik yaylar O şekilli yaylar ve V şekilli yaylar arasından seçilebilir.
Sipariş örneği
RC2876-40-PTFE4+V: İç basınç oluğu dış çapı 40'tır, sızdırmazlık halkası malzemesi PTFE4'tür, yay V şekilli yaydır.
RC2876-B-40-PTFE4+R02: İç basınç oluğu dış çapı 40'tır, sızdırmazlık halkası malzemesi PTFE4'tür, eşleşen O-ring floro kauçuktan yapılmıştır.
Not: Genişletilmiş bir aralık gerekiyorsa lütfen seri numarasını kullanın.
Özellikler Tablosu (Parametre aralığındaki tüm özellikler mevcuttur)
|
Seri numarası |
Seri numarası |
Standart aralık DH11 |
Genişletilmiş kapsam DH11 |
Oluk derinliği h-0,05 |
Oluk genişliği L+0,2 |
Yuvarlatılmış köşeler Rmaks |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
